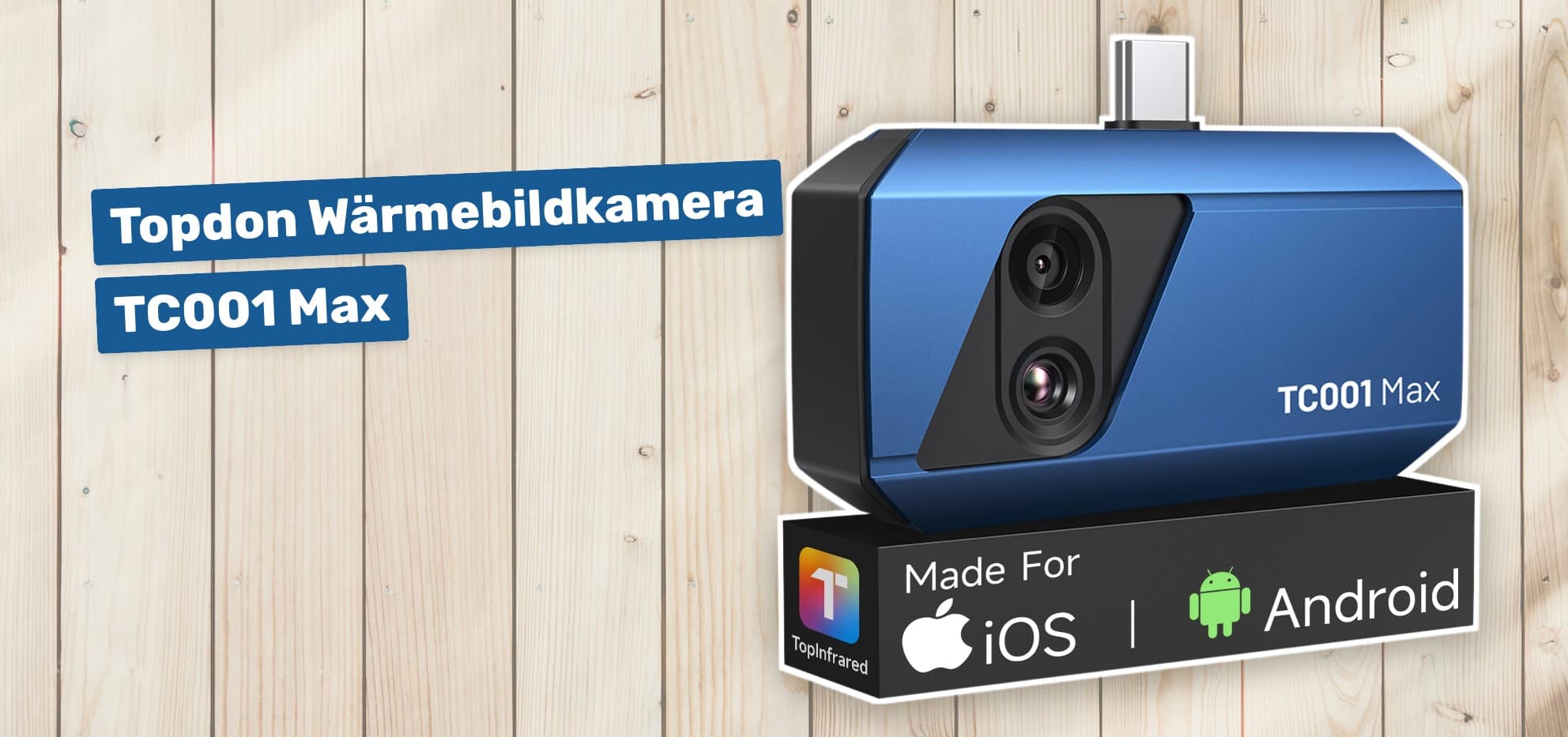

Topdon Wärmebildkamera TC001 Max

Die Topdon TC001 Max ist eine kompakte Wärmebildkamera, die Smartphones und Tablets in ein professionelles Diagnosewerkzeug verwandelt. Mit ihrem Dual-Lens-System, einer hochauflösenden Infrarotdarstellung und einem breiten Temperaturmessbereich richtet sie sich an Heimwerker, Hausbesitzer und Techniker gleichermaßen. Kaum größer als zwei Streichholzschachteln und nur 30 Gramm leicht, wird sie einfach per USB-C angeschlossen – ganz ohne eigenen Akku. Doch was steckt wirklich in diesem kleinen Gerät, und hält es, was es verspricht?

Dual-Lens-System und Bildqualität

Das Herzstück der TC001 Max ist ihr Dual-Lens-Aufbau: Eine Infrarotlinse mit 512×384 Pixeln (per TISR-Bildverbesserung hochgerechnet von 256×192) arbeitet zusammen mit einer 1,5-Megapixel-Sichtlichtkamera. Dadurch stehen insgesamt fünf Darstellungsmodi zur Verfügung:

• Wärmebild: Reine Infrarotdarstellung zur Temperaturvisualisierung.
• Thermische Fusion: Überlagert das Wärmebild mit dem normalen Kamerabild für kontextreichere Aufnahmen.
• Konturenfusion: Hebt Kanten und Konturen im Wärmebild hervor, um Objekte besser identifizieren zu können.
• Sichtbares Licht: Normales Kamerabild zur Orientierung.
• PIP (Bild-in-Bild): Zeigt Wärmebild und Normalbild gleichzeitig nebeneinander.

Gerade die Fusionsmodi werden in der Praxis als echter Mehrwert empfunden. Statt nur bunte Farbflächen zu sehen, erkennt man dank der überlagerten Konturen und Farben präzise, welche Schraube, welches Kabel oder welcher Fensterrahmen die auffällige Temperatur aufweist. Nutzer, die von der Vorgängerversion TC001 umgestiegen sind, heben genau diesen Vorteil als entscheidenden Fortschritt hervor.

Die Bildfrequenz von 25 Hz sorgt für flüssige, ruckelfreie Darstellungen – auch bei Schwenkbewegungen. Die thermische Empfindlichkeit von ≤40 mK (Millikelvin) bedeutet, dass selbst minimalste Temperaturunterschiede sichtbar werden. In der Praxis zeigt sich das eindrucksvoll: Handabdrücke auf einem Tisch oder Fußspuren sind selbst in einer warmen Umgebung noch lange nach der Berührung erkennbar.

Temperaturmessung und Analysefunktionen

Die TC001 Max deckt einen Messbereich von –20 °C bis +550 °C ab und arbeitet dabei mit einer Auflösung von 0,1 °C bei einer Genauigkeit von ±2 °C. Damit eignet sie sich für ein breites Spektrum an Aufgaben – von der Überprüfung kalter Wärmebrücken im Winter bis zur Analyse heißer elektrischer Komponenten.

Für die Auswertung stehen drei Analysemodi bereit:

• Punkt: Misst die Temperatur an einem bestimmten Punkt im Bild.
• Linie: Zeigt den Temperaturverlauf entlang einer Linie.
• Fläche: Analysiert die Temperaturverteilung innerhalb eines definierten Bereichs.

Ergänzt werden diese Funktionen durch 10 verschiedene Farbpaletten, die je nach Anwendungsfall eine optimale visuelle Darstellung ermöglichen. Besonders hilfreich sind die benutzerdefinierten Temperaturgrenzen: Wird ein festgelegter Schwellenwert über- oder unterschritten, warnt die Kamera sowohl visuell als auch akustisch. So lassen sich Abweichungen frühzeitig erkennen, ohne ständig auf den Bildschirm schauen zu müssen.

Darüber hinaus unterstützt die App Foto- und Videoaufnahmen, Bildrotation, 3D-Analysen sowie eine kontinuierliche Temperaturüberwachung über Kurvendiagramme. Eine integrierte KI-Funktion soll zusätzlich bei der Analyse von Wärmebildaufnahmen helfen – etwa bei der Beurteilung eines Motors oder einer Platine.

Kompatibilität und Anschluss

Die TC001 Max setzt konsequent auf USB-C und bietet eine Plug-and-Play-Verbindung ohne zusätzliche Treiber oder aufwendige Einrichtung. Unterstützt werden:

• iOS-Geräte: iPhone 15, 16 und 17 (mit USB-C), iPad Air und iPad Pro.
• Android-Geräte: Die meisten OTG-kompatiblen Smartphones und Tablets mit USB-C.
• Windows-Geräte: Laptops und Tablets mit USB-C-Anschluss.

Für ältere iPhones mit Lightning-Anschluss liegt ein USB-C-auf-Lightning-Adapter bei. Wichtig zu wissen: Mac-Geräte werden nicht unterstützt.

In der Praxis funktioniert die Verbindung in den meisten Fällen reibungslos – Gerät einstecken, App öffnet sich, fertig. Vereinzelt wird allerdings berichtet, dass die Android-App beim Verbinden gelegentlich einen Fehler meldet und die Kamera nicht sofort erkannt wird. In solchen Fällen hilft es, das Gerät kurz ab- und wieder anzustecken oder den App-Cache zu leeren. Dieses Problem tritt jedoch nicht bei allen Nutzern auf.

Praktische Anwendungen im Alltag

Das 50°-Weitwinkelobjektiv und die einstellbare Messentfernung von bis zu 5 Metern machen die TC001 Max vielseitig einsetzbar. Typische Einsatzgebiete sind:

• Gebäudeinspektion: Wärmebrücken an Fenstern und Wänden aufspüren, Isolationsprobleme erkennen.
• Elektroprüfungen: Überhitzte Sicherungen, Kabel oder Verteilerkästen identifizieren.
• HLK-Wartung: Heizungs-, Lüftungs- und Klimaanlagen auf Funktionsfähigkeit prüfen.
• Lecksuche: Undichte Stellen an Wasserrohren oder Fußbodenheizungen lokalisieren.
• Kfz-Diagnose: Motorkomponenten, Bremsen oder elektrische Systeme thermisch überprüfen.
• PCB-Reparaturen: Hotspots auf Platinen finden und fehlerhafte Bauteile eingrenzen.

Mehrere Nutzer berichten, dass sie mit der Kamera gezielt undichte Stellen an Fenstern gefunden oder überhitzte Sicherungen entdeckt haben. Für Hausbesitzer, die gerade bauen oder eine energetische Sanierung planen, kann die Kamera eine lohnende Investition sein, um teure Gutachterkosten zu sparen. Auch im Bereich der Bauthermografie wird die Bildqualität und Messgenauigkeit als überzeugend beschrieben.

Kompaktes Design und Lieferumfang

Mit Abmessungen von nur 7,1 × 4,2 × 1,4 cm und einem Gewicht von gerade einmal 30 Gramm ist die TC001 Max extrem portabel. Sie benötigt keinen eigenen Akku, sondern bezieht ihre Energie direkt vom angeschlossenen Gerät. Der Stromverbrauch liegt bei nur 0,38 Watt, was laut Hersteller bis zu 10 Stunden Dauerbetrieb ermöglicht.

Der Lieferumfang ist durchdacht und umfasst alles, was man zum Start braucht:

• Topdon TC001 Max Wärmebildkamera
• 50 cm USB-C-Verlängerungskabel
• USB-C-auf-Lightning-Adapter (für ältere iPhones)
• USB-C-Verlängerungsadapter
• Mikrofaser-Reinigungstuch
• EVA-Aufbewahrungstasche
• Kurzanleitung

Die beiliegende EVA-Hartschalentasche wird besonders positiv hervorgehoben. Sie schützt die Kamera zuverlässig beim Transport und lässt sich bedenkenlos im Rucksack oder in der Werkzeugtasche verstauen.

Vor- und Nachteile im Überblick

Vorteile:

• Hervorragende Detailtreue für die Preisklasse – selbst feinste Temperaturunterschiede werden sichtbar.
• Dual-Lens-Fusion ermöglicht kontextreiche Wärmebilder, auf denen Objekte klar erkennbar sind.
• Breite Gerätekompatibilität mit iOS, Android und Windows dank USB-C und beiliegenden Adaptern.
• Extrem kompakt und leicht (30 g) – passt in jede Tasche.
• Kein eigener Akku nötig – kein Laden, kein Akkuverschleiß.
• Umfangreicher Lieferumfang mit Adaptern, Verlängerungskabel und robuster Transporttasche.
• Großer Messbereich von –20 °C bis +550 °C für vielfältige Einsatzzwecke.
• Einfache Bedienung über die Smartphone-App mit zahlreichen Analyse- und Aufnahmefunktionen.

Nachteile:

• Kalibrierung erforderlich bei starken Temperaturwechseln (z. B. beim Wechsel von drinnen nach draußen) – sonst können ungenaue Werte angezeigt werden.
• Gelegentliche Verbindungsprobleme unter Android: Die App erkennt die Kamera manchmal nicht sofort beim Anstecken.
• Keine Mac-Kompatibilität – Apple-Laptop- und Desktop-Nutzer bleiben außen vor.
• Manuelle Distanzeinstellung bei der Bildfusion nötig – ein automatischer Entfernungsmesser fehlt.
• Abhängigkeit vom Smartphone-Akku – bei intensiver Nutzung entlädt sich das Telefon schneller.

Hinweise zur Nutzung

Damit die TC001 Max zuverlässige Messergebnisse liefert, sollte man einige Punkte beachten. Der Emissionsgrad lässt sich in der App individuell anpassen – unterschiedliche Materialien wie Metall, Holz oder Glas strahlen Wärme unterschiedlich ab, und die korrekte Einstellung verbessert die Messgenauigkeit deutlich. Ebenso sollte die Messentfernung zum Objekt korrekt eingestellt werden, da sie die Temperaturberechnung beeinflusst.

Bei starken Temperaturwechseln – etwa beim Verlassen eines beheizten Gebäudes im Winter – empfiehlt es sich, die Kamera kurz zu akklimatisieren und über die App neu zu kalibrieren. Andernfalls kann es zu deutlichen Abweichungen in der Temperaturanzeige kommen.

Die Infrarotlinse sollte regelmäßig mit dem beiliegenden Mikrofasertuch gereinigt werden, um Staub und Fingerabdrücke zu entfernen, die die Bildqualität beeinträchtigen können.

Fazit

Die Topdon TC001 Max bietet für ihre Preisklasse eine beeindruckende Kombination aus Bildqualität, Funktionsumfang und Benutzerfreundlichkeit. Die Dual-Lens-Fusion hebt sie deutlich von einfacheren Wärmebildkamera-Aufsätzen ab und liefert praxistaugliche Ergebnisse – ob bei der Suche nach Wärmebrücken, der Überprüfung elektrischer Anlagen oder der Fahrzeugdiagnose. Kleinere Schwächen wie gelegentliche Verbindungsprobleme unter Android oder die fehlende Mac-Unterstützung trüben das Gesamtbild nur geringfügig. Wer eine tragbare, vielseitige Wärmebildkamera für Smartphone oder Tablet sucht, findet in der TC001 Max eine solide und empfehlenswerte Lösung.
