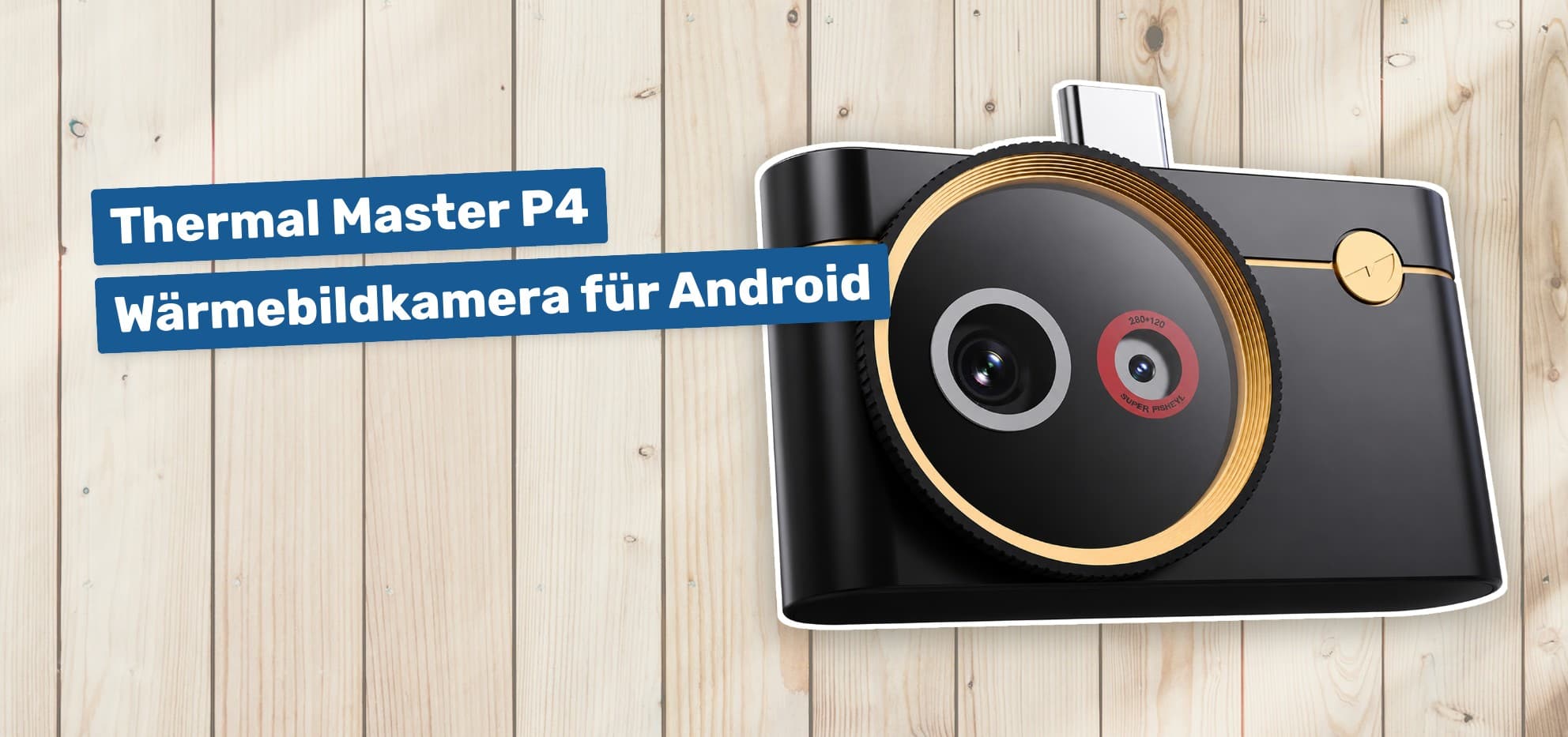

Thermal Master P4 Wärmebildkamera für Android

Die Thermal Master P4 Wärmebildkamera für Android verwandelt ein kompatibles Smartphone in ein mobiles Diagnosewerkzeug. Der kompakte USB-C-Adapter kombiniert Wärmebilder mit Aufnahmen im sichtbaren Licht. Dadurch lassen sich Wärmebrücken, überhitzte Elektronik oder Leitungsverläufe leichter erkennen und räumlich zuordnen. Mit einem Messbereich von −20 bis 600 °C, hoher thermischer Empfindlichkeit und umfangreichen Analysefunktionen richtet sich die P4 an Heimwerker, Gebäudetechniker, Elektronikfans und Mechaniker. Einige technische Grenzen sollte man vor dem Kauf dennoch kennen.

Konzept und Funktionsweise

Die Thermal Master P4 besitzt zwei Objektive. Der Infrarotsensor erfasst Temperaturunterschiede, während die zusätzliche Sichtlichtkamera ein herkömmliches Bild aufnimmt. Beide Ansichten können separat oder kombiniert dargestellt werden.

Der Vorteil dieser Konstruktion zeigt sich besonders bei komplexen Motiven. Ein reines Wärmebild macht Temperaturunterschiede sichtbar, enthält aber mitunter nur wenige erkennbare Konturen. Werden die Kanten des sichtbaren Bildes eingeblendet, lässt sich ein warmer Punkt leichter einem Schalter, Kabel, Fensterrahmen oder elektronischen Bauteil zuordnen.

Die Kamera wird über USB-C mit dem Android-Smartphone verbunden. Sie besitzt keinen eigenen Bildschirm und keinen Akku. Anzeige, Bedienung, Speicherung und Auswertung erfolgen über die zugehörige App. Die Energie bezieht der Adapter direkt vom angeschlossenen Gerät.

Technische Daten und Hauptmerkmale

• Nativer Infrarotsensor: 256 × 192 Pixel
• Ausgegebene IR-Auflösung: Hochskalierung auf 512 × 384 Pixel durch die X³-Bildverarbeitung
• Sichtlichtkamera: 5 Megapixel, Ausgabe mit bis zu 1.280 × 960 Pixeln
• Temperaturbereich: −20 bis 600 °C
• Messbereiche: −20 bis 150 °C sowie 100 bis 600 °C; zusätzlich automatische Bereichswahl
• Messgenauigkeit: ±2 °C beziehungsweise ±2 %, abhängig von Messwert und Bedingungen
• Thermische Empfindlichkeit: höchstens 35 mK beziehungsweise 0,035 °C
• Bildrate: 25 Hz für ein vergleichsweise flüssiges Livebild
• Sichtfeld: 40 × 30,2 Grad
• Objektiv: Fixfokus mit 3,2 mm Brennweite
• Räumliche Auflösung: 1,4 mrad IFOV
• Bildmodi: Wärmebild, Sichtlichtbild und zwei kombinierte Darstellungen
• Abmessungen: etwa 5,3 × 2,9 × 1,1 cm
• Gewicht: rund 18,5 g
• Gehäuse: kompaktes Metallgehäuse
• Stromversorgung: direkt über den USB-Anschluss, kein Akku erforderlich
• Kompatibilität: in erster Linie Android-Smartphones mit USB-C; zusätzlich ist die Nutzung an unterstützten Windows-Systemen möglich
• Nicht kompatibel: iPhones und andere iOS-Geräte
• Schutzklasse: kein ausgewiesener Wasser- oder Staubschutz

Die oft beworbene Auflösung von 512 × 384 Pixeln ist nicht mit der nativen Sensorauflösung gleichzusetzen. Der IR-Sensor erfasst 256 × 192 Messpunkte. Die höhere Ausgabe entsteht durch softwaregestützte Skalierung und Bildoptimierung. Das kann die Darstellung glätten und Details leichter erkennbar machen, erzeugt jedoch keine zusätzlichen physisch gemessenen Temperaturpunkte.

Die vier Bildmodi im Überblick

Das Dual-Objektiv gehört zu den wichtigsten Eigenschaften der Thermal Master P4. Je nach Aufgabe stehen vier Darstellungsarten zur Verfügung:

• IR-Modus: Zeigt ausschließlich das Wärmebild und eignet sich für die reine Beurteilung von Temperaturverteilungen.
• RGB-Modus: Verwendet nur die Sichtlichtkamera und liefert eine normale Aufnahme des untersuchten Bereichs.
• Mix-Modus: Ergänzt das Wärmebild um Konturen aus dem sichtbaren Bild. Das erleichtert die Orientierung an Gebäudeteilen, Leitungen oder Geräten.
• SPO-Modus: Führt Wärme- und Sichtlichtinformationen als überlagerte Ansicht zusammen.

In der Praxis werden vor allem die kombinierten Modi als hilfreich wahrgenommen. Sie zeigen nicht nur, dass eine Stelle ungewöhnlich warm oder kalt ist, sondern erleichtern auch die genaue Zuordnung.

Eine zusätzliche Funktion ist der IR Eraser. Durch Wischen über das Smartphone-Display lassen sich Bereiche des Wärmebildes gegen die sichtbare Darstellung austauschen. Das kann bei Vergleichen nützlich sein, ist aber auch für auffällige Fotos und Videos gedacht.

Bildqualität und Temperaturmessung

Die thermische Empfindlichkeit von 0,035 °C bedeutet nicht, dass die Kamera Temperaturen auf 0,035 °C genau misst. Sie beschreibt vielmehr, wie kleine Temperaturunterschiede der Sensor voneinander unterscheiden kann. Dadurch werden feine thermische Abstufungen sichtbar, etwa ungleichmäßig erwärmte Flächen oder schwache Wärmeverluste.

Davon getrennt zu betrachten ist die absolute Messgenauigkeit von ±2 °C beziehungsweise ±2 %. Für viele Inspektions- und Fehlersuchaufgaben ist das ausreichend. Die P4 eignet sich jedoch nicht automatisch für Anwendungen, bei denen zertifizierte oder besonders eng tolerierte Messwerte verlangt werden.

Die Bildrate von 25 Hz sorgt für ein gut ablesbares Livebild, auch wenn die Kamera bewegt wird. Der Fixfokus vereinfacht die Handhabung, weil kein Fokusring eingestellt werden muss. Trotz fehlender manueller Fokussierung bleiben typische Inspektionsobjekte einschließlich kleiner Bauteile in der Regel ausreichend klar erkennbar.

Die integrierte Sichtlichtkamera erfüllt vor allem eine Orientierungsfunktion. Ihre Qualität ist solide, erreicht aber nicht zwingend das Niveau moderner Smartphone-Hauptkameras. Für die Überlagerung von Konturen und die Dokumentation des Messorts ist sie dennoch zweckmäßig.

App, Analyse und Dokumentation

Die Thermal-Master-App ist im Google Play Store erhältlich und übernimmt die vollständige Steuerung der Kamera. Nach dem Anschließen wird der Adapter bei kompatiblen Smartphones meist schnell erkannt. Fotos und Videos können direkt auf dem Mobilgerät gespeichert werden.

Für die Temperaturauswertung lassen sich verschiedene Messobjekte in das Bild setzen:

• Bis zu drei Messpunkte für gezielte Einzelwerte
• Bis zu drei Linien zur Beurteilung eines Temperaturverlaufs
• Bis zu drei Flächen für die Analyse größerer Bereiche
• Bis zu drei Kreise für runde oder lokal begrenzte Messzonen
• Minimal- und Maximalwerte zur schnellen Suche nach besonders kalten oder warmen Stellen
• Verschiedene Farbpaletten für eine an den Anwendungsfall angepasste Darstellung

Aufgenommene Wärmebilder können nachträglich weiterbearbeitet werden. Unter anderem lassen sich Farbpaletten wechseln und Messmarkierungen neu positionieren. Ergänzende Bildberichte können erstellt und geteilt werden. Das ist hilfreich, wenn Ergebnisse dokumentiert oder gemeinsam mit anderen Personen bewertet werden sollen.

Für die parallele Verarbeitung des Wärmebildes und des 5-Megapixel-Sichtlichtstreams empfiehlt sich ein ausreichend leistungsfähiges Smartphone. Auf schwächeren oder älteren Mittelklassegeräten können Verzögerungen auftreten.

Praktische Einsatzbereiche

Die Thermal Master P4 ist kein Werkzeug für nur einen bestimmten Zweck. Ihre Stärke liegt in der schnellen, berührungslosen Suche nach auffälligen Temperaturmustern.

Gebäude und Heizung

An Außenwänden, Fenstern und Türen können kalte Bereiche auf mangelhafte Dämmung oder undichte Anschlüsse hinweisen. Auch Fußbodenheizungen und Warmwasserleitungen lassen sich anhand ihrer Wärmeabgabe häufig sichtbar machen. In der Praxis wurde beispielsweise der Verlauf einer Fußbodenheizung deutlich erkannt.

Bei der Suche nach Feuchtigkeit ist eine vorsichtige Interpretation nötig. Eine Wärmebildkamera misst keine Feuchtigkeit. Sie kann lediglich ungewöhnlich kühle oder warme Zonen anzeigen, die zu einem Leck oder einer feuchten Stelle passen könnten. Für eine sichere Diagnose sind zusätzliche Prüfungen erforderlich.

Elektroinstallation und Elektronik

Überhitzte Sicherungen, Klemmstellen und elektrische Bauteile heben sich im Wärmebild schnell von ihrer Umgebung ab. Bei Leiterplatten kann die P4 helfen, ungewöhnlich warme Komponenten einzugrenzen. Auch eine ungleichmäßig heizende Druckplatte eines 3D-Druckers lässt sich sichtbar machen.

Arbeiten an geöffneten Schaltschränken oder Netzspannungsanlagen sollten ausschließlich von entsprechend qualifizierten Personen durchgeführt werden. Die kompakte Kamera ersetzt keine elektrischen Sicherheitsmaßnahmen.

Fahrzeug und Werkstatt

Bei Motoren, Abgasanlagen und anderen mechanischen Baugruppen können Temperaturunterschiede Hinweise auf Defekte liefern. Im praktischen Einsatz ließ sich unter anderem eine Undichtigkeit im Bereich eines Abgaskrümmers lokalisieren. Darüber hinaus kann Restwärme zeigen, welche Teile eines Motors zuvor in Betrieb waren.

Tiere und Beobachtung bei Dunkelheit

Wärmesignaturen von Tieren sind auch bei wenig sichtbarem Licht erkennbar. Die P4 kann deshalb bei der Suche nach Haustieren oder für Beobachtungen auf mittlere Entfernung eingesetzt werden. Sie ist jedoch keine wettergeschützte Jagd- oder Outdoor-Wärmebildkamera.

Erfahrungen bei Einrichtung und Bedienung

Mehrfach positiv fällt die schnelle Inbetriebnahme auf. App-Installation und Einrichtung sind in der Regel innerhalb weniger Minuten erledigt. Nach dem Einstecken startet die Anwendung auf manchen Smartphones automatisch oder erkennt die Kamera nach kurzer Zeit.

Auch die kompakte Bauweise wird regelmäßig hervorgehoben. Mit rund 18,5 g lässt sich die P4 problemlos im mitgelieferten Transportetui mitführen. Das Verlängerungskabel verbessert die Zugänglichkeit, wenn der USB-C-Anschluss ungünstig liegt oder schwer erreichbare Stellen untersucht werden sollen.

Die Bildqualität wird überwiegend als scharf und für Hausinspektionen, Reparaturen und technische Fehlersuche gut geeignet beschrieben. Besonders häufig überzeugt die Kombination aus Wärmebild und sichtbaren Konturen. Sie erleichtert das Verständnis des Bildes stärker als eine reine Infrarotdarstellung.

Als klare Einschränkung erweist sich die fehlende iOS-Unterstützung. Selbst iPhones mit USB-C erkennen die Kamera nicht. Android-Kompatibilität darf daher nicht allein aufgrund des passenden Steckers angenommen werden. Vor dem Kauf sollte geprüft werden, ob das konkrete Smartphone die App und USB-Zubehör über die OTG- beziehungsweise Host-Funktion unterstützt.

Vorteile der Thermal Master P4

• Hohe thermische Empfindlichkeit: Kleine Temperaturunterschiede werden klar voneinander abgegrenzt.
• Dual-Objektiv: Wärmebild und sichtbares Bild erleichtern gemeinsam die Orientierung.
• Flüssige Darstellung: Die Bildrate von 25 Hz unterstützt schnelle Inspektionen aus der Hand.
• Großer Messbereich: Von −20 bis 600 °C werden viele Anwendungen in Haus, Werkstatt und Elektronik abgedeckt.
• Kompakte Abmessungen: Die Kamera passt zusammen mit dem Smartphone in kleines Gepäck.
• Kein separater Akku: Das Gerät ist ohne vorheriges Aufladen einsatzbereit.
• Umfangreiche Analysewerkzeuge: Punkte, Linien, Kreise und Flächen ermöglichen differenzierte Temperaturvergleiche.
• Nachträgliche Auswertung: Paletten und Messpositionen lassen sich bei gespeicherten Wärmebildern ändern.
• Einfache Bedienung: Fixfokus und direkte App-Steuerung reduzieren den Einrichtungsaufwand.
• Praktisches Zubehör: Transportetui und Verlängerungskabel erleichtern den mobilen Einsatz.

Nachteile und Einschränkungen

• Keine iOS-Unterstützung: Die Kamera funktioniert nicht mit iPhones, auch nicht mit USB-C-Modellen.
• Nur hochskalierte 512 × 384 Pixel: Die native IR-Auflösung beträgt 256 × 192 Pixel.
• Abhängigkeit vom Smartphone: Ohne kompatibles Mobilgerät und funktionierende App ist keine Nutzung möglich.
• Belastung des Smartphone-Akkus: Die Kamera wird direkt vom Mobilgerät mit Strom versorgt.
• Keine Schutzklasse: Staub, Regen, Spritzwasser und raue Baustellenbedingungen können problematisch sein.
• Keine externe Nachkalibrierung: Für zertifizierte oder regelmäßig kalibrierpflichtige Messaufgaben ist die P4 weniger geeignet.
• Durchschnittliche Sichtlichtkamera: Sie dient hauptsächlich der Orientierung und nicht als Ersatz für eine hochwertige Fotokamera.
• Leistungsbedarf der App: Auf langsameren Smartphones kann die kombinierte Bildverarbeitung verzögert reagieren.
• Begrenzte absolute Genauigkeit: Für Fehlersuche gut geeignet, für hochpräzise Labor- oder Industriemessungen nur eingeschränkt.
• Fixfokus ohne manuelle Kontrolle: Die schnelle Bedienung geht zulasten einer individuellen Fokuseinstellung.

Lieferumfang und Mobilität

Zum Lieferumfang gehören die Wärmebildkamera, ein stabiles Transportetui, eine Schnellstartanleitung und ein Verlängerungskabel. Das Etui schützt das kleine Gerät beim Transport vor leichten Stößen und verhindert, dass Objektive oder USB-C-Stecker lose in einer Werkzeugtasche liegen.

Über das passende Kabel kann die Kamera auch an unterstützten Windows-Systemen verwendet werden. Das Hauptkonzept bleibt jedoch die mobile Nutzung mit einem Android-Smartphone. Bei einem Kauf speziell für den Computerbetrieb sollten Software- und Anschlusskompatibilität vorab geprüft werden.

Hinweise zu Pflege und sicherem Gebrauch

Die Objektive sollten frei von Staub, Fingerabdrücken und Fett bleiben. Zur Reinigung eignet sich ein weiches Mikrofasertuch. Aggressive Reiniger, Druckluft aus kurzer Entfernung und scheuernde Tücher können die Optik beschädigen.

Da keine ausgewiesene Wasser- oder Staubschutzklasse vorhanden ist, sollte die P4 trocken und möglichst im mitgelieferten Etui aufbewahrt werden. Der USB-C-Stecker darf beim Anschließen nicht verkantet werden. Bei dickeren Smartphone-Hüllen kann das Verlängerungskabel sinnvoller sein als eine direkte Verbindung.

Glänzende Metalle, Glas und andere reflektierende Oberflächen können Wärmestrahlung spiegeln und dadurch irreführende Werte erzeugen. Auch Abstand, Umgebungstemperatur und Materialeigenschaften beeinflussen die Messung. Kritische Befunde sollten deshalb mit weiteren Prüfmethoden bestätigt werden.

Für wen lohnt sich die Thermal Master P4?

Die Thermal Master P4 Wärmebildkamera für Android eignet sich vor allem für Nutzer, die ein mobiles und vielseitiges Werkzeug zur thermischen Fehlersuche suchen. Heimwerker können Heizungsverläufe und mögliche Dämmprobleme untersuchen. Elektronikfans erkennen überhitzte Komponenten, während Mechaniker auffällige Temperaturzonen an Fahrzeugen oder Maschinen eingrenzen können.

Für gelegentliche bis anspruchsvolle Inspektionen bietet die Kombination aus hoher Wärmeempfindlichkeit, Dual-Kamera und umfangreicher App einen deutlichen Mehrwert. Die P4 ist jedoch nicht vollständig mit einer robusten, kalibrierbaren Profi-Wärmebildkamera gleichzusetzen. Fehlende Schutzklasse, Smartphone-Abhängigkeit und begrenzte absolute Messgenauigkeit sprechen eher für den privaten, mobilen und semiprofessionellen Einsatz.

Wer ein kompatibles Android-Smartphone besitzt, auf kompakte Abmessungen Wert legt und Temperaturprobleme schnell sichtbar machen möchte, erhält ein leistungsfähiges Diagnosewerkzeug. iPhone-Nutzer sowie Anwender mit Anforderungen an zertifizierte Messungen, Baustellentauglichkeit oder externe Kalibrierung sollten dagegen eine andere Lösung wählen.
