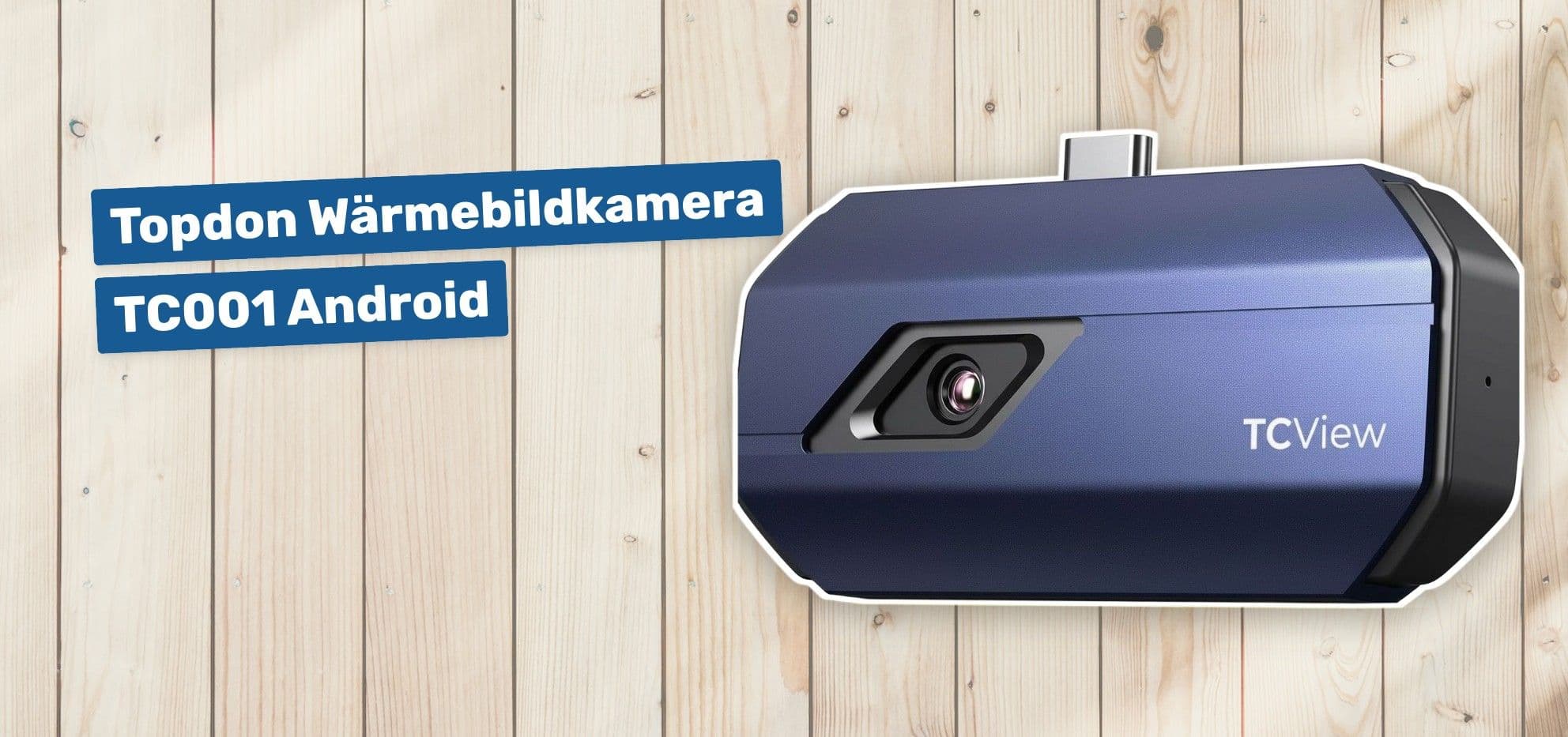

Topdon Wärmebildkamera TC001 Android

Die Topdon Wärmebildkamera TC001 für Android macht professionelle Thermografie mit dem Smartphone möglich. Das winzige Modul verwandelt Android-Handys und -Tablets in ein leistungsfähiges Wärmebildgerät, das sich sowohl für Hobbyanwender als auch für viele professionelle Einsätze eignet – von der Fehlersuche an Elektronik bis zur Kontrolle von Hausisolierung und Solaranlage.

Technische Daten und Hauptmerkmale

Die Topdon TC001 Android kombiniert eine starke Sensorik mit einer ausgereiften App. Entscheidend sind dabei vor allem Auflösung, Temperaturbereich und Bedienkomfort.

Wichtige technische Eckdaten:

• IR‑Auflösung: 256 × 192 Pixel (native), per TISR‑Technologie softwareseitig auf bis zu 512 × 384 Bildpunkte optimiert
• Temperaturbereich: von −20 °C bis +550 °C – ausreichend für Gebäudeinspektion, Elektronik, Heizung und KFZ
• Messgenauigkeit:
  • typ. ±1 °C im Bereich von −20 °C bis 150 °C
  • typ. ±2 °C im Bereich von 110 °C bis 550 °C
• Temperaturauflösung: bis 0,1 °C
• Thermische Sensitivität (NETD): typ. < 40 mK – kleine Temperaturunterschiede werden sichtbar
• Bildfrequenz: 25 Hz – sorgt für flüssige Darstellung beim Schwenken und bei bewegten Objekten
• Sichtfeld: ca. 56° × 42° – gut geeignet für Raum- und Gebäudescans
• Abmessungen der Kamera: ca. 7,1 × 4,2 × 1,4 cm
• Gewicht: ca. 30 g – extrem leicht, ideal für die Hosentasche
• Material: überwiegend Aluminiumgehäuse mit Kunststoffseiten – robust und wertig
• Anschluss: USB‑C, kein eigener Akku, Stromversorgung über das Android-Gerät (Leistungsaufnahme ca. 0,25–0,35 W)

Stromversorgung und Laufzeit

Da die TC001 keinen eigenen Akku besitzt, wird sie direkt vom Smartphone oder Tablet versorgt. Durch den geringen Verbrauch von etwa 0,35 W sind 4 bis 7 Stunden Dauerbetrieb mit einem typischen Smartphone-Akku (3.000–5.000 mAh) möglich – ohne zusätzliches Aufladen der Kamera.

Mess- und Analysefunktionen in der App

Die zugehörige Android‑App ist das Herzstück der Bedienung:

• 3 Messdimensionen:
  • Punktmessung
  • Linienmessung (Anzeige von höchster und niedrigster Temperatur auf der Linie)
  • Flächenmessung (Oberflächenbereich mit min./max.-Wert)
• Mehrere Messzonen: bis zu drei Bereiche pro Dimension, also bis zu neun Messzonen gleichzeitig
• Wellenformdiagramme: kontinuierliche Messung mit Anzeige von maximaler, minimaler und durchschnittlicher Temperatur im Verlauf
• Emissionsgrad einstellbar: wichtig, um bei unterschiedlichen Materialien (Metall, Kunststoff, Putz) realistische Temperaturwerte zu bekommen
• Neun Farbpaletten: unterschiedliche Farbschemata, um Kontraste und Temperaturunterschiede je nach Anwendung besser sichtbar zu machen
• Bildverbesserung: automatische Anpassung von Schärfe und Kontrast für klarere Wärmebilder
• Bildrotation: das Bild kann gedreht werden, ohne das Handy selbst zu drehen
• Bildfusion: Kombination von Wärmebild und Sichtbild der Handy-Kamera, um Wärmesignaturen besser räumlich zuzuordnen

Lieferumfang und Zubehör

Typischerweise sind folgende Komponenten enthalten:

• Topdon TC001 Wärmebildkamera für Android
• Multifunktions-Adapterkabel (ca. 50 cm) für flexiblere Handhabung am Smartphone oder PC
• Staubdichte EVA‑Tragetasche zum sicheren Transport
• Reinigungstuch
• Schnellstart-Anleitung

Die Kamera kann neben Android auch unter Windows genutzt werden (z. B. per USB‑C–PC), die Software ist dort jedoch einfacher gehalten als auf dem Smartphone.

Praktische Anwendungen im Alltag

Die TC001 ist deutlich mehr als ein Spielzeug. In vielen Rezensionen wird sie als Werkzeug beschrieben, das in unterschiedlichen Bereichen schnell zum festen Bestandteil des Arbeitsalltags wird.

Elektronik und Platinenanalyse

Ein häufiges Einsatzgebiet ist die Fehlersuche an Leiterplatten und Elektronik:

• Defekte Lötstellen, kurzgeschlossene Bauteile oder überlastete Spannungsregler lassen sich durch auffällige Hotspots sofort erkennen.
• Nutzer berichten, dass sich damit Fehler an Laptop‑Mainboards oder anderen Geräten in Minuten statt Stunden lokalisieren lassen.
• Die Kombination aus hoher Auflösung und 25 Hz Bildfrequenz macht es einfach, auch kleine Bauteile im Blick zu behalten.

Wer viel mit sehr kleinen SMD‑Bauteilen arbeitet, profitiert zusätzlich von einer Makro-Linse vor der Wärmebildkamera. Einige Anwender nutzen Eigenbau-Makrolinsen, um noch näher heranzuzoomen. Ohne Makro ist die Analyse kleiner Komponenten zwar möglich, aber nicht ganz so fein fokussiert.

Solaranlagen und Batteriespeicher

In Bewertungen taucht die Nutzung an Photovoltaikanlagen und Speichern regelmäßig auf:

• Kontrolle von Solarpanelen auf ungleichmäßige Erwärmung (defekte Zellen oder Strings).
• Überwachung von Akkus und Batteriemodulen, um überhitzte Zellen frühzeitig zu erkennen.
• Thermische Auffälligkeiten an Wechselrichtern und Kabelverbindungen lassen sich ebenfalls schnell aufspüren.

Gebäudeinspektion und Energieeinsparung

Für Hausbesitzer und Energieberater ist die TC001 ein hilfreiches Werkzeug:

• Aufdecken von Wärmebrücken, schlecht gedämmten Wand- oder Dachbereichen und Undichtigkeiten an Fenstern und Türen.
• Identifikation von Energieverlusten, die zu höheren Heizkosten führen.
• Kontrolle von neuen Fenster- oder Dämmungsinstallationen: Verschlechterungen oder Verbesserungen werden direkt sichtbar.

Einige Nutzer beschreiben, dass sie damit gezielt Stellen mit Energieverlusten gefunden und anschließend Maßnahmen ergriffen haben, was langfristig Heizkosten reduziert.

Heizungs- und Haustechnik, KFZ, Wartung

Weitere typische Einsatzfelder sind:

• Heizungsanlagen: Temperaturverläufe in Vor- und Rücklauf, Kontrolle von Heizkörpern, Fußbodenheizung, Wärmepumpenkomponenten.
• Rohrleitungen: Lokalisieren von warmen und kalten Wasserleitungen in Wänden oder Decken, grobe Lecksuche.
• KFZ-Werkstatt: Überprüfung von Abgassträngen, Kühlsystemen, Bremsen oder elektrischen Komponenten, um ungewöhnliche Erwärmung zu erkennen.

Mobilität und Alltagstauglichkeit

Durch das geringe Gewicht von rund 30 g und die kompakte Bauform ist die TC001 sehr mobil. Die robuste EVA-Tasche ermöglicht den sicheren Transport im Werkzeugkoffer oder Rucksack. Viele Anwender nutzen die Kamera regelmäßig unterwegs, etwa bei Kundenbesuchen, auf Baustellen oder im Außendienst.

Benutzererfahrungen: Stärken und wiederkehrende Kritikpunkte

Aus zahlreichen Erfahrungsberichten ergeben sich klare Schwerpunkte:

Häufig gelobte Punkte:

• Bildqualität und Auflösung: Die Kombination aus 256 × 192 Pixeln und TISR‑Optimierung auf 512 × 384 liefert für die Preisklasse sehr detaillierte Wärmebilder.
• Präzise Temperaturdarstellung: Anwender im Elektronikbereich und bei Solaranlagen berichten von reproduzierbaren und plausiblen Messwerten.
• Leistungsstarke Android‑App: Viele Nutzer heben die vielfältigen Einstellmöglichkeiten, Messzonen, Farbpaletten und die Bildnachbearbeitung hervor. Besonders positiv: Messzonen lassen sich auch nachträglich auf bereits gespeicherten Bildern setzen.
• Einfache Bedienung (Plug & Play): Kamera anstecken, App starten, loslegen – ohne langwierige Einrichtung.
• Robuste Verarbeitung: Das Gerät wirkt wertig, liegt gut in der Hand und ist durch die Transporttasche effektiv geschützt.
• Gutes Preis‑Leistungs‑Verhältnis: Im Vergleich zu klassischen Handheld-Wärmebildkameras ist die TC001 deutlich günstiger bei ähnlicher Sensorauflösung.

Bemängelte Punkte:

• App-Design teils altbacken: Während die Funktionen umfangreich sind, wird die Optik und Menüstruktur gelegentlich als etwas veraltet empfunden.
• Windows-Software eingeschränkt: Unter Windows steht zwar eine Auswertesoftware zur Verfügung, diese ist aber deutlich simpler als die Android-App und bietet weniger Funktionen.
• Kein Makro-Modus ab Werk: Für extreme Nahaufnahmen von sehr kleinen SMD‑Bauteilen wünschen sich einige Nutzer einen optionalen Makroaufsatz.
• Abhängigkeit vom Smartphone: Da die Kamera keinen internen Speicher und keinen Akku hat, sind Speicherplatz und Laufzeit vom verwendeten Gerät abhängig.

Vereinzelte negative Erfahrungen betreffen vor allem Rücksendeprozesse oder Supportfälle, nicht die Kamera selbst. Insgesamt dominiert jedoch ein ausgesprochen positiver Gesamteindruck, insbesondere hinsichtlich Bildqualität und Nutzen im Alltag.

Vor- und Nachteile der Topdon TC001 Android

Vorteile:

• Hohe effektive Auflösung (256 × 192, per TISR bis 512 × 384) für klare und detailreiche Wärmebilder
• Großer Temperaturbereich von −20 °C bis +550 °C, geeignet für Elektronik, Gebäude und Haustechnik
• Hohe Sensitivität (< 40 mK) und 25 Hz Bildfrequenz für flüssige und kontrastreiche Darstellung
• Leicht und kompakt – nur ca. 30 g, passt in jede Tasche
• Keine eigene Stromversorgung nötig, sehr geringer Verbrauch, lange Laufzeiten mit dem Smartphone
• Leistungsstarke Android‑App mit Punkt-, Linien- und Flächenmessung, mehreren Messzonen und Diagrammen
• Neun Farbpaletten, Bildfusion und Bildverbesserung für flexible Auswertung
• Robustes Aluminiumgehäuse und schützende EVA-Tasche für den mobilen Einsatz
• Sehr gutes Preis‑Leistungs‑Verhältnis im Vergleich zu vollwertigen Handheld-Wärmebildkameras

Nachteile:

• Nur für Android geeignet, iOS wird durch ein anderes Modell abgedeckt
• Kein interner Speicher und kein Akku – ohne Smartphone/Tablet nicht nutzbar
• App-Design wirkt teils etwas altmodisch, obwohl die Funktionen stark sind
• Windows-Software ist relativ schlicht und bietet weniger Auswertungsmöglichkeiten
• Kein integrierter Makro-Modus, für sehr kleine Elektronikdetails ist ein zusätzlicher Makroaufsatz sinnvoll

Zusätzliche Hinweise zur Nutzung und Pflege

Um die Lebensdauer der Topdon TC001 zu verlängern und verlässliche Messergebnisse zu erhalten, helfen ein paar einfache Regeln:

• Kein Blick in starke Wärmequellen: Die Kamera sollte nicht direkt auf sehr intensive Strahlungsquellen gerichtet werden (z. B. die Sonne), da dies den Sensor dauerhaft beschädigen kann.
• Saubere Optik: Die Linse regelmäßig mit dem mitgelieferten Reinigungstuch säubern. Verschmutzungen, Staub oder Fingerabdrücke können die Bildqualität deutlich verschlechtern.
• Schonender Transport: Die EVA-Tragetasche schützt vor Stößen, Staub und Feuchtigkeit. Die Kamera sollte beim Transport immer darin aufbewahrt werden.
• Emissionsgrad korrekt einstellen: Vor allem bei Metallen oder glänzenden Oberflächen ist eine Anpassung des Emissionsgrades wichtig, um verlässliche Temperaturen zu erhalten.
• Regelmäßige Software-Updates: Die App sollte aktuell gehalten werden, um von Verbesserungen bei Bildqualität, Stabilität und Funktionen zu profitieren.
• Datenschutz beachten: Da die App Netzwerkverbindungen aufbauen kann, empfiehlt es sich, Berechtigungen bewusst zu vergeben oder – falls gewünscht – den Zugriff über Firewalls oder Netzwerkeinstellungen einzuschränken.

Fazit: Für wen lohnt sich die Topdon Wärmebildkamera TC001 Android?

Die Topdon TC001 Android richtet sich an alle, die eine leistungsstarke, aber kompakte Wärmebildkamera suchen und bereits ein Android-Smartphone oder -Tablet nutzen. Besonders lohnt sie sich für:

• Elektronikbastler, Reparaturservice und Maker, die Hotspots und Defekte auf Platinen zuverlässig aufspüren möchten
• Hausbesitzer und Energieberater, die Wärmebrücken, Dämmprobleme und Heizungsverhalten analysieren wollen
• Betreiber von Solaranlagen, die Module, Wechselrichter und Batteriespeicher thermisch überwachen
• Handwerker, Installateure und Wartungstechniker, die ein mobiles Diagnosetool im Werkzeugkoffer brauchen

Wer dagegen eine komplett eigenständige Handheld-Kamera mit Display und Akku sucht oder hauptsächlich mit iOS arbeitet, sollte ein alternatives Modell in Betracht ziehen.

Alles in allem bietet die Topdon Wärmebildkamera TC001 Android eine starke Kombination aus Bildqualität, Funktionsumfang und Preis, die sie in ihrer Klasse zu einer sehr attraktiven Option macht – sowohl für ambitionierte Heimwerker als auch für viele professionelle Anwendungen.
