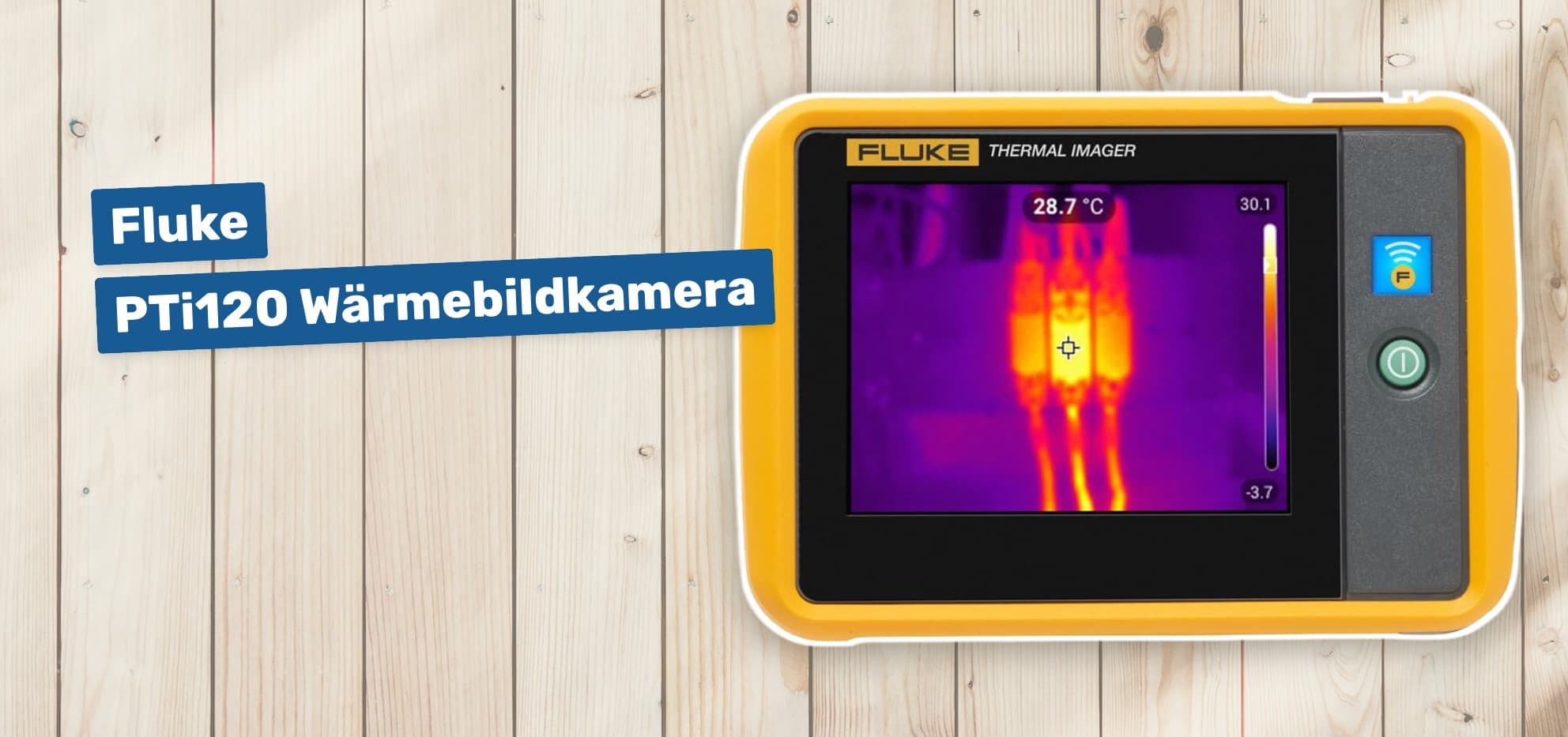

Fluke PTi120 Wärmebildkamera

Die Fluke PTi120 Wärmebildkamera ist ein kompaktes Messgerät im Taschenformat, das sich an Elektrotechniker, Wartungsprofis und Industriefachkräfte richtet. Fluke ist seit Jahrzehnten eine feste Größe im Bereich professioneller Messtechnik – und mit der PTi120 verspricht der Hersteller eine jederzeit einsatzbereite Infrarotkamera für schnelle Temperaturprüfungen an elektrischen Anlagen, Maschinen und industriellen Ausrüstungen. Doch wie schlägt sich das Gerät in der Praxis, und für wen lohnt sich die Investition? Dieser Artikel liefert einen umfassenden Überblick über Technik, Anwendung sowie die Stärken und Schwächen der Fluke PTi120.

Technische Spezifikationen und Hauptmerkmale

Die Fluke PTi120 arbeitet mit einem Infrarotsensor und einer thermischen Auflösung von 120 × 90 Pixeln (10.800 Pixel). Die Bildwiederholrate liegt bei 9 Hz, was für statische Inspektionen und langsame Temperaturveränderungen in der Regel ausreicht. Der Messbereich erstreckt sich von −20 °C bis +400 °C, womit ein breites Spektrum industrieller Anwendungen abgedeckt wird.

Ein zentrales Feature ist die sogenannte IR-Fusion-Technologie. Dabei wird das Infrarot-Wärmebild mit einem herkömmlichen Sichtbild überlagert. Das erleichtert die Zuordnung von Temperaturanomalien zu konkreten Bauteilen oder Bereichen erheblich. Gerade bei der Dokumentation und Berichterstellung ist das ein deutlicher Vorteil.

Die Kamera verfügt über eine WLAN-Funktion sowie einen USB-Anschluss zur Datenübertragung. Über Fluke Connect lassen sich Wärmebilder kabellos senden oder automatisch hochladen, sobald eine Netzwerkverbindung besteht. Das sogenannte Asset Tagging ermöglicht es, Bilder direkt bestimmten Anlagen oder Prüfpunkten zuzuordnen – das spart Zeit beim Sortieren und Organisieren der Aufnahmen.

Im Lieferumfang enthalten sind die PTi120 Wärmebildkamera, ein USB-Kabel, eine Tragetasche sowie ein Lanyard (Trageband). Der Hersteller gewährt eine 2-jährige Garantie.

Einsatzbereiche und praktische Anwendungen

Die Fluke PTi120 ist vor allem für den schnellen Einsatz vor Ort konzipiert. Durch ihr kompaktes Taschenformat lässt sie sich problemlos am Gürtel oder in der Werkzeugtasche verstauen. Typische Anwendungsgebiete sind:

• Elektrische Inspektionen: Überhitzte Sicherungen, lose Klemmen oder überlastete Leitungen lassen sich durch Temperaturunterschiede schnell identifizieren.
• Maschinenwartung: Lager, Motoren und Antriebe können auf ungewöhnliche Wärmeentwicklung geprüft werden, bevor es zu Ausfällen kommt.
• Gebäudetechnik: Wärmebrücken, undichte Stellen in der Dämmung oder Leckagen an Heizungsrohren werden sichtbar gemacht.
• Allgemeine Fehlersuche: Überall dort, wo Temperaturunterschiede auf Probleme hinweisen, kann die Kamera wertvolle Hinweise liefern.

In der Praxis wird das robuste Industriedesign von Anwendern geschätzt, das dem typischen Fluke-Qualitätsstandard entspricht. Die Verarbeitung macht einen soliden und langlebigen Eindruck, wie man es von professionellen Fluke-Messgeräten kennt. Auch die mitgelieferte Schutztasche wird als passend und hochwertig beschrieben.

Einschränkungen in der Praxis

Trotz der bekannten Fluke-Qualität gibt es einige Aspekte, die im praktischen Einsatz auffallen und vor dem Kauf bedacht werden sollten.

Der Fokusabstand von etwa 3 Metern kann in beengten Umgebungen problematisch werden. Gerade Elektriker arbeiten häufig in Schaltschränken oder engen Technikräumen, in denen dieser Mindestabstand nicht eingehalten werden kann. In solchen Situationen können unscharfe Aufnahmen die Aussagekraft der Messung einschränken.

Ein weiterer Kritikpunkt betrifft die regelmäßige automatische Kalibrierung der Kamera. Während des Kalibrierungsvorgangs lässt sich kein Bild aufnehmen, was bei zeitkritischen Messungen oder der Beobachtung dynamischer Prozesse störend wirken kann.

Auffällig ist zudem das Fehlen eines Stativgewindes. Wer längere Messprozesse überwachen oder dokumentieren möchte, hat keine Möglichkeit, die Kamera stabil auf einem Stativ zu befestigen. Für kontinuierliche Beobachtungen ist das ein deutliches Manko.

Das Touchdisplay reagiert empfindlich auf Feuchtigkeit. Bereits wenige Regentropfen können die Bedienung erschweren – ein Punkt, der bei Außeneinsätzen berücksichtigt werden sollte.

Hinsichtlich der Konnektivität bietet die PTi120 zwar WLAN und USB, jedoch kein Bluetooth. In Betrieben, in denen WLAN aus Sicherheitsgründen nicht erlaubt ist, bleibt nur die kabelgebundene Übertragung per USB – was im Arbeitsalltag umständlich sein kann.

Fluke Connect und versteckte Kosten

Ein wichtiger Punkt, den potenzielle Käufer kennen sollten, betrifft die Fluke Connect Software-Plattform. Die grundlegenden Funktionen der Kamera lassen sich ohne Abo nutzen. Wer jedoch den vollen Funktionsumfang ausschöpfen möchte – etwa automatische Berichterstellung und erweiterte Datenmanagement-Funktionen – muss mit einer zusätzlichen Jahresgebühr rechnen. Dieser Umstand wird beim Kauf nicht immer transparent kommuniziert und sorgt bei Nutzern für Frustration. Es empfiehlt sich daher, vor dem Kauf genau zu prüfen, welche Funktionen im Basisumfang enthalten sind und welche ein kostenpflichtiges Abonnement erfordern.

Vor- und Nachteile im Überblick

Vorteile:

• Kompaktes Taschenformat: Die Kamera ist extrem handlich und jederzeit griffbereit.
• Robuste Fluke-Qualität: Solide Verarbeitung und hochwertiges Industriedesign für den professionellen Einsatz.
• IR-Fusion-Technologie: Überlagerung von Wärme- und Sichtbild erleichtert die Zuordnung von Problemstellen.
• Breiter Messbereich: Von −20 °C bis +400 °C werden die meisten industriellen Anwendungen abgedeckt.
• Fluke Connect & Asset Tagging: Drahtlose Bildübertragung und automatische Zuordnung zu Anlagen sparen Zeit bei der Dokumentation.
• Inklusive Zubehör: Tragetasche, USB-Kabel und Lanyard sind im Lieferumfang enthalten.

Nachteile:

• Begrenzte Auflösung: Mit 120 × 90 Pixeln liegt die thermische Auflösung im unteren Bereich – für detaillierte Analysen kann das zu wenig sein.
• Kein Stativgewinde: Längere Beobachtungen oder stationäre Messungen sind nur mit Behelfslösungen möglich.
• Automatische Kalibrierung unterbricht die Aufnahme: Während der Kalibrierung kann kein Bild erstellt werden.
• Mindestfokusabstand von ca. 3 Metern: In beengten Umgebungen kann das zum Problem werden.
• Feuchtigkeitsempfindliches Touchdisplay: Bei Regen oder Nässe eingeschränkt bedienbar.
• Kein Bluetooth: In WLAN-freien Umgebungen bleibt nur die USB-Verbindung.
• Mögliche Zusatzkosten für Fluke Connect: Erweiterte Software-Funktionen erfordern ein kostenpflichtiges Abonnement.

Für wen eignet sich die Fluke PTi120?

Die Fluke PTi120 richtet sich in erster Linie an Fachkräfte aus Elektrotechnik, Wartung und Instandhaltung, die ein kompaktes und robustes Werkzeug für schnelle Temperaturprüfungen benötigen. Wer regelmäßig elektrische Anlagen, Schaltschränke oder Maschinen inspiziert und dabei eine unkomplizierte Dokumentation über Fluke Connect schätzt, bekommt ein durchdachtes Gerät im handlichen Format.

Allerdings sollte man sich der Einschränkungen bewusst sein: Die vergleichsweise niedrige Auflösung, der fehlende Stativanschluss und die möglichen Zusatzkosten für erweiterte Softwarefunktionen können je nach Einsatzzweck entscheidende Faktoren sein. Wer hochauflösende Wärmebilder oder erweiterte Analysefunktionen benötigt, sollte gegebenenfalls auch höherpreisige Modelle aus dem Fluke-Sortiment oder Alternativen anderer Hersteller in Betracht ziehen.

Vor dem Kauf lohnt es sich außerdem, beim Händler sicherzustellen, dass das Gerät für den deutschen bzw. europäischen Markt bestimmt ist, da vereinzelt Modelle mit fremdsprachiger Menüführung im Umlauf sein können.

Fazit

Die Fluke PTi120 überzeugt durch ihre kompakte Bauweise, die bewährte Fluke-Verarbeitung und die praxisnahe IR-Fusion-Technologie. Als Einstieg in die professionelle Thermografie oder als stets griffbereites Zusatzgerät für schnelle Temperaturchecks leistet sie gute Dienste. Gleichzeitig offenbart sie in der täglichen Praxis einige Schwächen – insbesondere bei Auflösung, Fokus und Software-Kostenmodell –, die je nach Anforderungsprofil ins Gewicht fallen können. Eine gründliche Abwägung der eigenen Bedürfnisse ist daher vor der Kaufentscheidung empfehlenswert.
