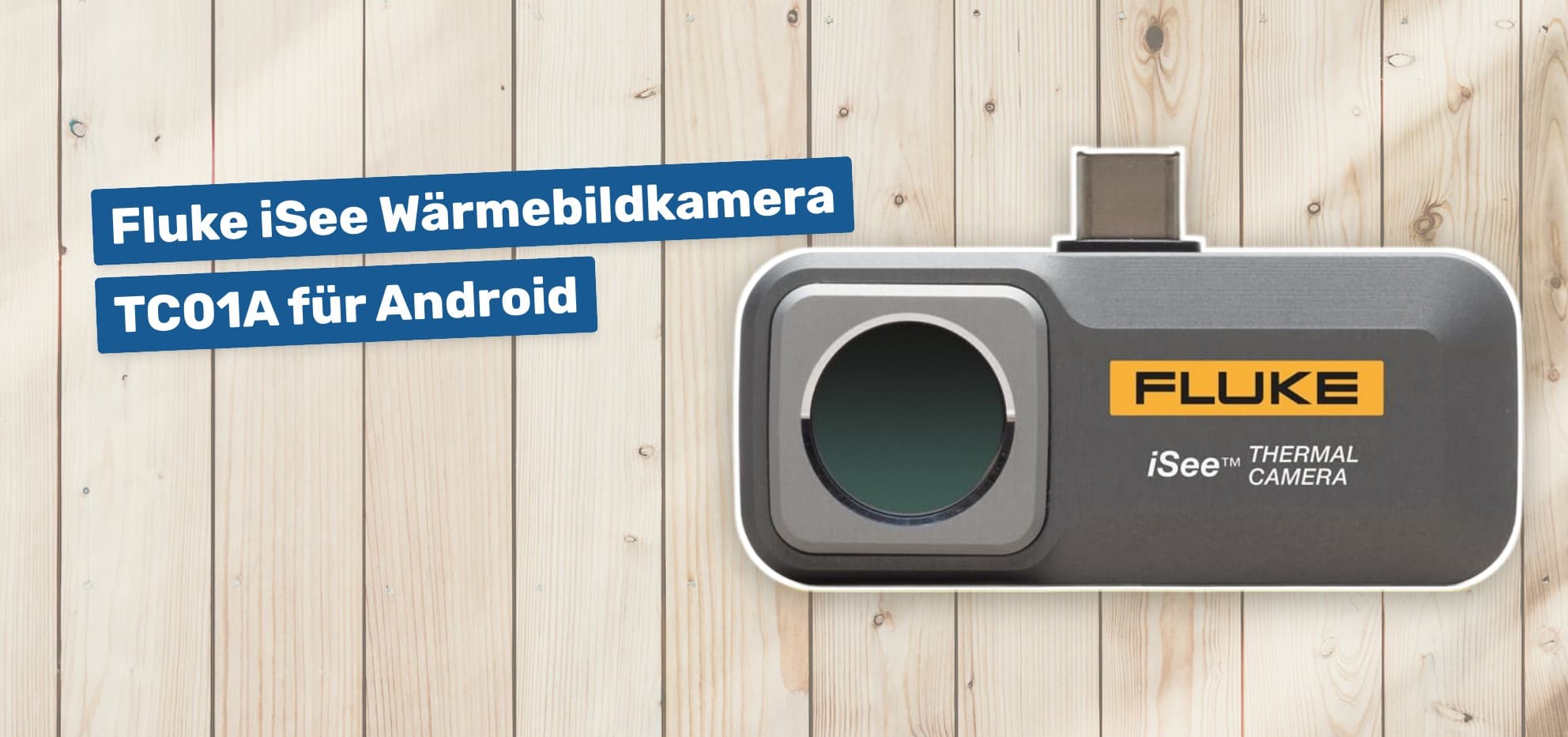

Fluke iSee Wärmebildkamera TC01A für Android

Die Fluke iSee Wärmebildkamera TC01A für Android verwandelt ein kompatibles Smartphone in ein kompaktes Werkzeug für thermische Prüfungen. Mit einer Infrarotauflösung von 256 × 192 Pixeln, einem Messbereich bis 550 °C und umfangreichen Analysefunktionen richtet sie sich vor allem an Elektrofachkräfte, Servicetechniker, Gebäudetechniker und anspruchsvolle Heimwerker. Durch das handliche Format ist die mobile Wärmebildkamera schnell griffbereit, wenn elektrische Fehler, Wärmeverluste oder Probleme an Heizungs- und Klimaanlagen sichtbar gemacht werden sollen.

Produktkonzept und Einsatzbereich

Die Fluke TC01A wird über USB-C direkt mit einem Android-Smartphone verbunden. Das Mobilgerät übernimmt dabei die Anzeige, Bedienung, Auswertung und Speicherung der Wärmebilder. Dadurch entfällt das separate Display einer klassischen Wärmebildkamera.

Mit Abmessungen von etwa 6 × 3,35 × 1,12 cm und einem Kameragewicht von rund 22 g passt das Modul problemlos in eine Werkzeugtasche. In einzelnen Produktangaben werden etwa 100 g genannt; dieser Wert dürfte sich auf das Produkt einschließlich Verpackung oder Zubehör beziehen.

Die Kamera ist besonders für schnelle Kontrollen geeignet:

• Elektroinstallation: Auffinden ungewöhnlich warmer Sicherungen, Leitungen, Klemmen und Schaltgeräte.
• Schaltschrankprüfung: Erkennen thermischer Auffälligkeiten, die auf lose Verbindungen, Überlastung oder ungleichmäßige Phasenbelastung hindeuten können.
• Heizung, Lüftung und Klima: Eingrenzen von Störungen an Heizkörpern, Rohrleitungen, Lüftungsauslässen oder Klimaanlagen.
• Fußbodenheizung: Sichtbarmachen des Verlaufs von Heizkreisen sowie Erkennen ungleichmäßig erwärmter Bereiche.
• Mechanische Instandhaltung: Prüfen von Lagern, Motoren und anderen Bauteilen auf auffällige Erwärmung.
• Gebäudeprüfung: Lokalisieren möglicher Wärmebrücken, Luftundichtigkeiten oder feuchter Bereiche, sofern ein ausreichender Temperaturunterschied vorhanden ist.
• Qualitätskontrolle und Entwicklung: Vergleichen und Dokumentieren thermischer Zustände an Produkten und Baugruppen.

Ein Wärmebild zeigt allerdings nur die Temperaturverteilung an der Oberfläche. Die Ursache einer Auffälligkeit muss anschließend mit geeigneten Messverfahren und Fachwissen überprüft werden.

Technische Daten der Fluke TC01A

Die wichtigsten Eigenschaften der Android-Wärmebildkamera im Überblick:

• Infrarotauflösung: 256 × 192 Pixel.
• Pixelgröße: 12 µm.
• Temperaturmessbereich: –10 bis 550 °C.
• Messgenauigkeit: ±2 % des Messwerts oder ±2 °C, je nachdem, welcher Wert größer ist.
• Thermische Empfindlichkeit: 50 mK.
• Bildwiederholrate: 9 Hz bei der hier beschriebenen TC01A-Ausführung.
• Empfohlene Messdistanz: etwa 0,25 bis 5 m.
• Brennweite: fest eingestellt auf 3,2 mm.
• Sichtfeld: 56° × 42°.
• Räumliche Auflösung: 3,81 mrad.
• Spektralbereich: 8 bis 14 µm.
• Schnittstelle: USB-C.
• Kompatibilität: geeignete Android- und HarmonyOS-Geräte.
• Leistungsaufnahme: typischerweise etwa 350 mW.
• Abmessungen: rund 6 × 3,35 × 1,12 cm.
• Kameragewicht: rund 22 g.
• Schutzart: IP54.
• Falltest: ausgelegt für einen Sturz aus 1 m Höhe.
• Betriebstemperatur: 0 bis 40 °C.
• Lagertemperatur: –30 bis 60 °C.
• Zulässige Luftfeuchtigkeit: 10 bis 90 %, nicht kondensierend.
• Angegebene Gewährleistungsdauer: zwei Jahre.

Die Auflösung von 256 × 192 Pixeln entspricht insgesamt 49.152 Temperaturmesspunkten. Dadurch lassen sich deutlich mehr Details erkennen als bei einfachen Smartphone-Wärmebildkameras mit niedrigerer Sensorauflösung.

Die thermische Empfindlichkeit von 50 mK bedeutet, dass die Kamera sehr kleine Temperaturunterschiede von ungefähr 0,05 °C unterscheiden kann. Das ist besonders hilfreich, wenn nicht die absolute Temperatur, sondern eine feine Abweichung innerhalb einer Fläche gesucht wird.

Bildqualität und Temperaturmessung

Das relativ breite Sichtfeld von 56° × 42° erleichtert die Untersuchung größerer Bereiche auf kurze bis mittlere Entfernung. Das ist beispielsweise vor einem Schaltschrank, einer Wandfläche oder einer Fußbodenheizung praktisch. Da die Brennweite fest eingestellt ist, muss nicht manuell fokussiert werden.

Die Kamera ist nach dem Anschließen ungefähr innerhalb einer Sekunde grundsätzlich einsatzbereit. Für möglichst stabile und genaue Messwerte sollte jedoch die angegebene Aufwärmzeit von etwa einer Minute berücksichtigt werden.

Der große Messbereich bis 550 °C erweitert die möglichen Anwendungen deutlich. Neben typischen Gebäudetemperaturen können damit auch stark erwärmte elektrische oder mechanische Komponenten geprüft werden. Die Messgenauigkeit darf dabei nicht mit der thermischen Empfindlichkeit verwechselt werden: Die Kamera erkennt sehr kleine Temperaturunterschiede, die absolute Temperatur kann jedoch innerhalb der genannten Messtoleranz abweichen.

Funktionen der App

Ein wesentlicher Teil des Funktionsumfangs steckt in der zugehörigen App. Sie dient nicht nur zur Darstellung des Wärmebildes, sondern auch zur Auswertung und Dokumentation.

• Punktanalyse: Ermittelt die Temperatur an ausgewählten Positionen im Bild.
• Linienanalyse: Zeigt Temperaturunterschiede entlang einer definierten Linie.
• Flächenanalyse: Bewertet einen markierten Bereich, beispielsweise nach Minimal-, Maximal- oder Durchschnittstemperatur.
• Emissionsgradeinstellung: Passt die Berechnung an unterschiedliche Oberflächenmaterialien an.
• Temperaturalarme: Warnt in Echtzeit beim Über- oder Unterschreiten festgelegter Grenzwerte.
• Farbpaletten: Mehr als zehn Standardpaletten sowie individuell anpassbare Darstellungen erleichtern das Hervorheben bestimmter Temperaturbereiche.
• Zeitrafferaufnahmen: Ermöglichen die unbeaufsichtigte Beobachtung von Temperaturverläufen.
• Bildvergleich: Wärmebild und normales Sichtbild können einander gegenübergestellt werden.
• Dokumentation: Bilder und Videos lassen sich speichern, mit Anmerkungen versehen und teilen.

Die Linien- und Flächenanalyse bietet einen deutlichen Mehrwert gegenüber einer einfachen punktuellen Temperaturmessung. So kann beispielsweise nicht nur die heißeste Stelle einer Sicherung, sondern die Temperaturverteilung innerhalb einer gesamten Baugruppe beurteilt werden.

Erfahrungen im praktischen Einsatz

Im Wartungsalltag wird vor allem die klare Darstellung thermischer Details positiv hervorgehoben. Bei elektrischen Anlagen kann die Kamera die Fehlersuche beschleunigen, weil ungewöhnlich warme Stellen unmittelbar sichtbar werden. Anwender berichten unter anderem davon, mehrere Probleme in elektrischen Netzen schneller eingegrenzt zu haben.

Auch die Übereinstimmung zwischen den beworbenen Funktionen und der praktischen Leistung wird positiv bewertet. Die verfügbaren Nutzerstimmen fallen insgesamt sehr gut aus und loben vor allem Qualität, Bilddarstellung und Eignung für regelmäßige Wartungsarbeiten. Aufgrund der bislang überschaubaren Zahl ausführlicher Erfahrungsberichte lassen sich daraus jedoch noch keine belastbaren Aussagen zur langfristigen Haltbarkeit ableiten.

Besonders nützlich ist die Fluke iSee TC01A bei vergleichenden Prüfungen. Wenn ähnliche Sicherungen, Leitungen oder Lager unter vergleichbarer Last arbeiten, fällt eine thermische Abweichung schnell auf. Bilder und Videos können anschließend gespeichert und für Wartungsberichte oder spätere Vergleichsmessungen verwendet werden.

Vorteile

• Hohe Infrarotauflösung: 256 × 192 Pixel liefern für ein kompaktes Smartphone-Modul detailreiche Wärmebilder.
• Großer Temperaturbereich: Messungen von –10 bis 550 °C decken viele elektrische, mechanische und gebäudetechnische Aufgaben ab.
• Sehr kompakt: Das kleine Kameramodul lässt sich unkompliziert mitführen.
• Schnell verfügbar: Nach dem Anschluss erscheint das Wärmebild innerhalb kurzer Zeit auf dem Smartphone.
• Umfangreiche Analyse: Punkt-, Linien- und Flächenauswertungen unterstützen eine gezielte Diagnose.
• Gute Dokumentation: Wärmebilder, Videos, Anmerkungen und Zeitrafferaufnahmen erleichtern Berichte und Verlaufskontrollen.
• Einstellbarer Emissionsgrad: Verbessert die Aussagekraft bei unterschiedlichen Materialien.
• Temperaturalarme: Kritische Grenzwerte können direkt während der Messung überwacht werden.
• Robuste Ausführung: IP54-Schutz und ein Falltest aus 1 m Höhe sind für mobile Einsätze vorteilhaft.
• Keine separate Kameraeinheit mit Display nötig: Das vorhandene Smartphone übernimmt Bedienung, Speicherung und Weitergabe der Aufnahmen.

Nachteile und Einschränkungen

• Abhängigkeit vom Smartphone: Ohne kompatibles Android- oder HarmonyOS-Gerät ist die Kamera nicht nutzbar.
• Keine iPhone-Ausführung: Die TC01A ist für USB-C-Geräte mit unterstütztem Betriebssystem vorgesehen und nicht als allgemeine iOS-Lösung beschrieben.
• Nur 9 Hz: Schnelle Bewegungen erscheinen weniger flüssig als bei einer Wärmebildkamera mit 25 Hz.
• Energieverbrauch des Smartphones: Die Kamera bezieht ihre Energie über das angeschlossene Mobilgerät und kann dessen Akkulaufzeit verkürzen.
• Messfehler bei reflektierenden Oberflächen: Glänzende Metalle können Umgebungswärme reflektieren und dadurch irreführende Werte liefern.
• Begrenzter Umgebungstemperaturbereich: Der Betrieb ist nur zwischen 0 und 40 °C vorgesehen.
• Kein vollständiger Schutz gegen Wasser: IP54 schützt gegen Staub in schädigender Menge und Spritzwasser, macht das Gerät aber nicht wasserdicht.
• Kurzer USB-C-Anschluss: Dicke Smartphone-Hüllen können verhindern, dass das Modul vollständig eingesteckt wird.
• Keine eigenständige Bedienung: Gegenüber einer klassischen Hand-Wärmebildkamera fehlen ein eigenes Display und unabhängige Bedienelemente.

Kompatibilität vor dem Kauf prüfen

Vor dem Kauf sollte geprüft werden, ob das Smartphone die erforderliche USB-C-Verbindung und die passende App unterstützt. Entscheidend ist nicht allein die Form der Buchse. Auch die Datenübertragung und Stromversorgung externer USB-Geräte müssen vom Mobilgerät unterstützt werden.

Eine dicke Schutzhülle kann den direkten Anschluss erschweren. Gegebenenfalls muss sie für die Messung entfernt werden. Außerdem empfiehlt es sich, vor einem geplanten Einsatz die App einzurichten, Berechtigungen zu kontrollieren und eine kurze Funktionsprüfung durchzuführen.

Hinweise für zuverlässige Messungen

Die Qualität einer thermischen Diagnose hängt nicht nur von der Kamera, sondern auch von den Messbedingungen ab.

• Aufwärmzeit beachten: Für stabilere Messwerte sollte die Kamera vor einer präzisen Auswertung etwa eine Minute betrieben werden.
• Emissionsgrad einstellen: Matte, lackierte und nicht metallische Oberflächen lassen sich meist leichter messen als blankes Metall.
• Reflexionen berücksichtigen: Glänzende Flächen können die Temperatur anderer Objekte oder der messenden Person spiegeln.
• Geeigneten Abstand wählen: Der vorgesehene Bereich liegt ungefähr zwischen 0,25 und 5 m.
• Vergleichsmessungen durchführen: Ähnliche Bauteile unter gleicher Last liefern oft aussagekräftigere Hinweise als ein einzelner absoluter Temperaturwert.
• Sicherheitsabstände einhalten: Die kompakte Kamera ersetzt keine persönliche Schutzausrüstung und erlaubt keinen ungeschützten Eingriff in elektrische Anlagen.
• Linse sauber halten: Staub und Fingerabdrücke sollten vorsichtig mit einem weichen, trockenen Tuch entfernt werden.
• Trocken lagern: Trotz IP54 sollte die Kamera vor dauerhafter Feuchtigkeit und Kondensation geschützt werden.
• Messbedingungen dokumentieren: Lastzustand, Abstand, Emissionsgrad und Umgebungstemperatur helfen dabei, spätere Aufnahmen korrekt zu vergleichen.

Für wen eignet sich die Fluke iSee TC01A?

Die Fluke iSee Wärmebildkamera TC01A eignet sich vor allem für Personen, die regelmäßig mobile Temperaturprüfungen durchführen und bereits ein kompatibles Android-Smartphone verwenden. Elektrofachkräfte, Instandhalter sowie Heizungs-, Klima- und Gebäudetechniker profitieren von der Kombination aus hoher Auflösung, großem Messbereich und umfangreicher App-Auswertung.

Für gelegentliche, einfache Kontrollen kann das Funktionsangebot umfangreicher sein als nötig. Wer dagegen vollkommen unabhängig vom Smartphone arbeiten, besonders flüssige Wärmevideos aufnehmen oder unter extremen Umgebungsbedingungen messen möchte, sollte eine eigenständige professionelle Wärmebildkamera in Betracht ziehen.

Fazit

Die Fluke iSee TC01A für Android verbindet ein sehr kompaktes Gehäuse mit einer für Smartphone-Module hohen Infrarotauflösung. Der Messbereich bis 550 °C, die thermische Empfindlichkeit von 50 mK und die vielseitigen Analysewerkzeuge machen sie zu einem leistungsfähigen Hilfsmittel für elektrische Prüfungen, HLK-Diagnosen, Fußbodenheizungen und allgemeine Instandhaltungsaufgaben.

Zu den wichtigsten Einschränkungen zählen die Abhängigkeit von einem kompatiblen Mobilgerät, die Bildwiederholrate von 9 Hz und die typischen Messprobleme auf reflektierenden Oberflächen. Wer diese Punkte berücksichtigt und eine transportable USB-C-Wärmebildkamera für Android sucht, erhält mit der Fluke TC01A eine vielseitige Lösung für schnelle thermische Diagnose und nachvollziehbare Dokumentation.
