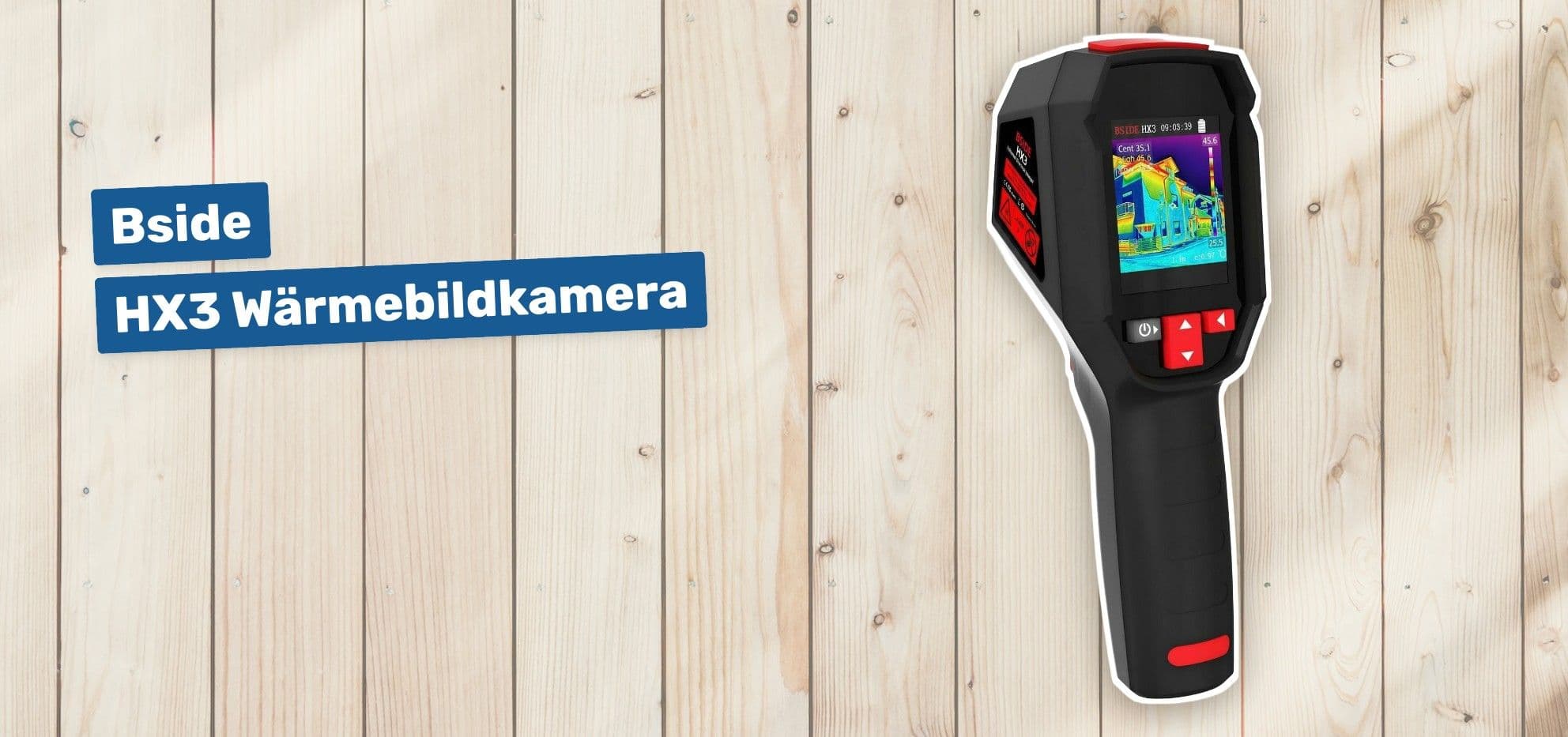

Bside HX3 Wärmebildkamera

Die Bside HX3 Wärmebildkamera 240x240 25Hz richtet sich an alle, die Wärmebilder in hoher Auflösung zu einem noch bezahlbaren Preis suchen – vom anspruchsvollen Heimwerker über Elektriker bis hin zu Technikern in Werkstatt und Industrie. Mit 240×240 Pixeln, 25 Hz Bildfrequenz und robustem Gehäuse schließt sie die Lücke zwischen einfachen Einsteigergeräten und deutlich teureren Profi-Systemen.

Technische Hauptmerkmale im Überblick

Auflösung und Bildqualität

• IR-Auflösung: 240 × 240 Pixel – damit liefert die HX3 deutlich mehr Details als typische 60×60-Modelle. Leitungen, Bauteile und Leckstellen lassen sich klarer voneinander unterscheiden.
• Display: 2,4 Zoll TFT-LCD (320 × 240 Pixel) – farbiges Vollsicht-Display, gut geeignet für die Darstellung thermischer Kontraste.

Messbereich und Genauigkeit

• Temperaturbereich: −20 °C bis 550 °C – ausreichend für Hausinstallation, Heizungsanlagen, Elektrotechnik und viele industrielle Anwendungen.
• Genauigkeit: ±2 °C oder ±2 % – typisch für Handheld-Wärmebildkameras dieser Klasse.
• Temperaturauflösung: 0,1 °C – kleine Temperaturunterschiede werden sichtbar.
• Thermische Empfindlichkeit (NETD): ≤ 60 mK – je niedriger dieser Wert, desto feiner sind Unterschiede erkennbar; 60 mK ist für diese Preisklasse sehr ordentlich.

Bildfrequenz und Darstellung

• Bildwiederholrate: 25 Hz – nahezu „flüssiges“ Live-Bild, ideal bei bewegten Teilen oder schnellen Temperaturwechseln.
• Sichtfeld (FOV): ca. 50° × 50° – relativ großer Bildausschnitt, praktisch in Innenräumen und bei Gebäudediagnose.
• 15 Farbpaletten – u. a. Weiß-heiß, Schwarz-heiß, Regenbogen, Eisen-Rot, Eis-und-Feuer, Grün-heiß, Rot-heiß. So lassen sich je nach Anwendung bestimmte Details besser hervorheben.

Anpassbare Messparameter

• Einstellbare Emissivität: 0,01 bis 1,00 – wichtig für korrekte Messungen auf verschiedenen Oberflächen (Metall, Keramik, Beton, Gummi, Haut, Wasser, Baumwolle u. a.).
• Einstellbarer Messabstand: 0,3 bis 3 m – ermöglicht bessere Anpassung an typische Einsatzentfernungen im Innenbereich.

Alarmfunktionen und Analyse

• Hohe und niedrige Temperaturalarme – Grenzwerte lassen sich setzen; Überschreitungen werden über Bild, Ton und LED signalisiert.
• Anzeige von Mittelpunkt, heißestem und kältestem Punkt – hilft, kritische Stellen sofort im Bild zu erkennen.

Ergonomie, Aufbau und Robustheit

• Abmessungen: ca. 19,5 × 6,0 × 8,0 cm
• Gewicht: ca. 264 g – leicht genug für längere Einsätze mit einer Hand.
• 4-Tasten-Bedienung – einfache, intuitive Steuerung (Bestätigen, Zurück, Hoch, Runter).
• Ergonomisches Handgerät – kompakt, für „schnelle Checks“ unterwegs ausgelegt.
• Schutzklasse IP54 – staub- und spritzwassergeschützt.
• Fallschutz bis 1,5 m – für den Einsatz auf Baustellen und in Werkstätten geeignet.
• Stativgewinde (UNC-20) – für stationäre Messungen oder Langzeitbeobachtungen.

Speicher und Konnektivität

• Interner Speicher für bis zu 30.000 Wärmebilder (via integrierter Speicherlösung/TF-Karte).
• USB-Anschluss – zum Export der Bilder auf den PC, z. B. für Dokumentation und Berichte.

Stromversorgung und Laufzeit

• Akku: 2.500 mAh Lithium-Ionen (enthalten).
• Akkulaufzeit: bis zu ca. 7 Stunden Dauerbetrieb – ausreichend für einen ganzen Arbeitstag mit Pausen.
• Aufladung per USB-Ladekabel, im Lieferumfang enthalten.

Sprachen und Software

• 7 Bedienoberflächen-Sprachen – mehrsprachige Menüführung.
• Kostenlose Software-Updates – ermöglicht Verbesserungen und neue Funktionen im Laufe der Zeit.

Lieferumfang

• Bside HX3 Wärmebildkamera
• USB-Ladekabel
• EVA-Tragetasche – schützt beim Transport.
• Benutzerhandbuch (englisch)

Praktische Anwendungen im Alltag und professionellen Umfeld

Die Bside HX3 ist vielseitig einsetzbar. Sie eignet sich sowohl für den privaten Gebrauch als auch für viele gewerbliche Anwendungen.

Gebäude, Haus & Wohnung

• Wärmebrücken und Isolationsmängel finden: Undichte Fenster, schlecht gedämmte Rollladenkästen oder kalte Wandbereiche lassen sich sichtbar machen.
• Luft- und Wasserlecks lokalisieren: Temperaturunterschiede zeigen häufig den Verlauf von Rohrleitungen oder Undichtigkeiten in Wänden und Decken.
• Heizungs- und Fußbodenheizungsprüfung: Ungleichmäßig warme Heizkörper, Luft im System oder kalte Kreise bei Fußbodenheizungen sind im Wärmebild schnell zu erkennen.
• Fenster- und Türkontrolle: Undichte Dichtungen oder schlecht eingestellte Türen zeigen sich als „Kältefahnen“.

Elektrotechnik, Elektronik & KFZ

• Elektrische Verteilungen und Sicherungskästen: Überlastete Leitungen oder Kontaktprobleme führen zu punktuellen Überhitzungen – die HX3 macht diese sichtbar, bevor Schäden entstehen.
• Leiterplatten und Elektronikbaugruppen: Hotspots bei Spannungsreglern, Chips oder Bauteilen können auf Fehlfunktionen oder falsche Dimensionierung hinweisen.
• KFZ-Diagnose:
  • Überprüfen von Bremsen, Lagern und Auspuffanlagen auf unnormale Erwärmung.
  • Erkennen von Kontaktproblemen an Steckverbindungen oder Relais.
  • Einschätzen von Batterie-Hotspots bei E-Fahrzeugen oder Motorrädern.

Industrie, Werkstatt & Wartung

• Motoren und Antriebe: Frühzeitige Erkennung von Überhitzung durch Lager- oder Kühlprobleme.
• HVAC (Heizung, Lüftung, Klima):
  • Kontrolle von Kältemittel-Leitungen, Verdampfern und Kondensatoren.
  • Überprüfung der Luftverteilung und Temperaturverläufe in Kanälen.
• Transformatoren und Schaltanlagen: Lokalisierung von Hotspots an Kontakten, Klemmen oder Wicklungen.
• Vorbeugende Instandhaltung: Regelmäßige Prüfungen mit Stativmontage und Bilddokumentation ermöglichen Trends und Vergleich von Messreihen.

Privatgebrauch und Hobby

Die Kamera wird von Nutzern ausdrücklich als für den privaten Gebrauch geeignet beschrieben. Typische Einsatzszenarien:

• Eigenheim-Optimierung (Energieberatung „light“ im eigenen Haus)
• Kontrolle von Heizkörpern nach Wartung oder Umbau
• Suche nach Leckagen bei selbst verlegten Wasserleitungen
• Technik- und Elektronikprojekte, z. B. zum Temperaturcheck bei 3D-Druckern, PCs oder Servern

Durch das leichte Gewicht und die einfache Bedienung ist sie auch für Anwender geeignet, die sich erstmals mit Wärmebildtechnik beschäftigen.

Bedienkomfort und Nutzererfahrung

Einfache Handhabung

• Vier Tasten reichen zur Bedienung – Menüs sind logisch aufgebaut, wichtige Einstellungen (Palette, Emissivität, Alarme) sind schnell erreichbar.
• Das Livebild mit 25 Hz vermittelt ein sehr direktes Gefühl, fast wie ein Video, statt wie eine Serie von Standbildern. Das hilft vor allem bei beweglichen Objekten oder beim schnellen Abscannen großer Flächen.

Farbpaletten und Emissivität

• Die 15 Farbpaletten erlauben es, je nach Einsatz eine gut lesbare Darstellung zu wählen:
  • z. B. Schwarz-Heiß / Weiß-Heiß für nüchterne Analyse,
  • Regenbogen oder Eisen-Rot, um Hotspots intuitiv hervorzuheben.
• Durch die einstellbare Emissivität kann die Kamera auf verschiedene Oberflächen angepasst werden. Bei blankem Metall etwa wird ein anderer Wert benötigt als bei Wandputz oder Gummi – so bleiben Messfehler geringer.

Alarm- und Markierungsfunktionen

• Hoch-/Tief-Temperaturalarm unterstützt bei Sicherheitschecks: Überschreitet ein Bauteil den definierten Grenzwert, macht die Kamera akustisch sowie über Symbol und LED darauf aufmerksam.
• Mit der Darstellung von Mittelpunkt, heißestem und kältestem Punkt lässt sich ein Bild auf einen Blick interpretieren – sehr praktisch bei komplexen Szenen mit vielen Bauteilen.

Speicherung und Auswertung

• Bis zu 30.000 Bilder können im Speicher abgelegt werden.
• Über USB lassen sich die Messbilder auf den PC übertragen, z. B. zur Dokumentation von Baustellen, Wartungsprotokollen oder Kundenberichten.

Vor- und Nachteile der Bside HX3 Wärmebildkamera

Vorteile

• Hohe IR-Auflösung (240 × 240) für diese Preisklasse, deutlich detailliertere Bilder als einfache Einsteigerkameras.
• 25 Hz Bildfrequenz sorgt für flüssige Darstellung und komfortables Arbeiten, besonders bei bewegten Objekten.
• Großer Temperaturbereich (−20 °C bis 550 °C) – vom Hausgebrauch bis zu vielen industriellen Aufgaben nutzbar.
• Einstellbare Emissivität und Materialpresets (Keramik, Beton, Gummi, Haut, Wasser, Baumwolle etc.) für verbesserte Messgenauigkeit.
• Umfangreiche Alarmfunktionen (hoch/niedrig, akustisch, visuell, LED) zur schnellen Erkennung von kritischen Temperaturen.
• Robustes Design mit IP54 und 1,5 m Fallschutz, dadurch gut für Baustellen und Werkstätten geeignet.
• Lange Akkulaufzeit (bis zu 7 Stunden) – ideal für längere Einsätze ohne ständiges Nachladen.
• Großer Bildspeicher (bis 30.000 Bilder) und USB-Export für Dokumentation.
• Stativgewinde für stationäre Messungen und Trendaufnahmen.
• Leicht und kompakt, daher gut für mobile Einsätze und den privaten Gebrauch.

Nachteile

• Benutzerhandbuch nur auf Englisch – kann für manche Nutzer die Einstiegshürde erhöhen.
• Kein sichtbares Kamerabild als Overlay (keine optische Kamera für Fusion aus Sichtbild und Thermobild), was die Orientierung in manchen Situationen erschweren kann.
• Kein Touchscreen – Bedienung nur über Tasten; für die meisten Anwendungen ausreichend, aber weniger komfortabel als Touch-Bedienung.
• Emissionsgrad-Einstellung erfordert Grundverständnis – wer ohne Grundwissen misst, kann auf reflektierenden Oberflächen falsche Temperaturwerte erhalten.
• Für sehr hochprofessionelle Anforderungen (z. B. exakte Labor-Messtechnik oder hochauflösende Gebäude-Energieaudits) sind teurere Kameras mit noch besserer Auflösung und Funktionen teils überlegen.

Für wen ist die Bside HX3 besonders geeignet?

Die Bside HX3 Wärmebildkamera bietet ein attraktives Gesamtpaket für:

• Heimwerker und Hausbesitzer, die gezielt nach Wärmebrücken, Feuchtigkeit oder Heizungsproblemen suchen wollen.
• Elektriker, Servicetechniker und Installateure, die schnell und berührungslos Hotspots identifizieren müssen.
• KFZ-Werkstätten und Hobbyschrauber, die Temperaturverläufe an Motoren, Abgasanlagen, Bremssystemen oder Elektrokomponenten prüfen möchten.
• Wartungs- und Instandhaltungsteams in kleineren und mittleren Unternehmen, die eine robuste und dennoch bezahlbare Wärmebildkamera mit Alarmsystem suchen.
• Technikbegeisterte Privatnutzer, die ein vielseitiges Werkzeug für Haus, Hobby und Werkstatt wünschen, ohne in die Preisklasse großer Industriekameras zu geraten.

Nutzerfeedback beschreibt die HX3 klar als für den privaten Gebrauch geeignet, mit einer insgesamt soliden Zufriedenheit. Ergänzt durch sehr positive Bewertungen in externen Shops eignet sich das Gerät sowohl als Einstieg in die Thermografie als auch als ernstzunehmendes Werkzeug im beruflichen Alltag.

Zusätzliche Hinweise zu Pflege, Umgang und Sicherheit

Pflege und Aufbewahrung

• Linse sauber halten: Nur mit weichem, fusselfreiem Tuch reinigen, keine aggressiven Reinigungsmittel verwenden. Staub und Fingerabdrücke können das Wärmebild verfälschen.
• Transport in der mitgelieferten Tragetasche: Schützt vor Stößen, Staub und Feuchtigkeit.
• Keine Lagerung in extremer Hitze oder Kälte: Das schont Akku und Elektronik.

Akku und Ladezyklen

• Akku regelmäßig laden – besonders vor längeren Einsätzen.
• Bei längerer Nichtbenutzung empfiehlt sich eine Ladung auf etwa 40–60 % und trockene Lagerung.

Genauigkeit und Messpraxis

• Für möglichst verlässliche Ergebnisse sollte:
  • der richtige Emissionsgrad gewählt werden (z. B. höhere Werte für matte, dunkle Oberflächen; niedrigere für glänzende Metalle),
  • Reflexionen von sehr heißen oder sehr kalten Objekten beachtet werden (z. B. glänzende Metallflächen können die Umgebung reflektieren).
• Einige Sekunden warten, bis sich das Bild stabilisiert hat, bevor ein Messwert beurteilt wird, verbessert die Aussagekraft.

Sicherheitshinweise

• Die Wärmebildkamera ersetzt keine elektrische Sicherheitsprüfung – spannungsführende Teile dürfen weiterhin nur unter Beachtung der geltenden Sicherheitsregeln geprüft werden.
• Temperaturalarme sind eine Hilfe, ersetzen aber nicht den geschulten Blick, insbesondere in kritischen Anwendungen (Hochspannung, Gasleitungen, Brandgefahr).

Die Bside HX3 Wärmebildkamera 240x240 25Hz kombiniert eine vergleichsweise hohe Auflösung, sinnvolle Profi-Funktionen wie Emissionsgrad-Einstellung und Temperaturalarme sowie ein robustes, mobiles Design. Wer eine zuverlässige und dennoch preislich attraktive Wärmebildkamera für Haus, Werkstatt oder berufliche Inspektionen sucht, findet hier ein ausgewogenes Gerät mit sehr guten Allround-Eigenschaften.
